2、参考标准

GB/T 20965-2013 《控制网络HBES技术规范 住宅和楼宇控制系统》

3、配置方案

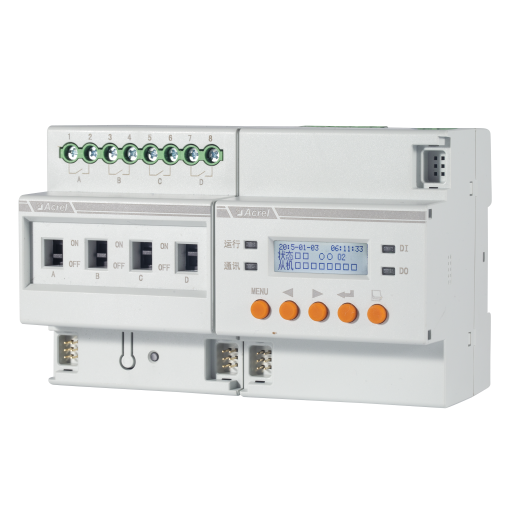

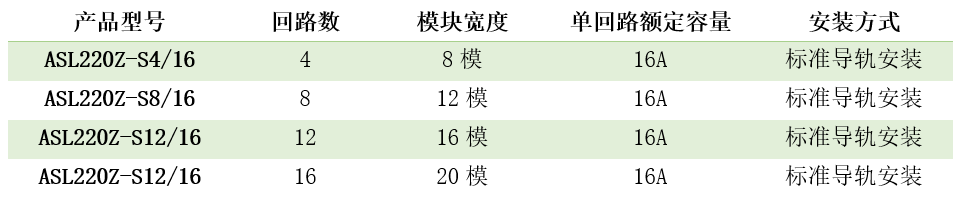

(1) 开关驱动器

功能说明

● 本地液晶显示，调试方便

● 主从模块灵活组合

● 模块上电/掉电后状态设置

● 支持Modbus-RTU通讯

● 自主协议ALIBUS通讯

● 可设置15个场景功能

● 延时控制功能，延时时间可设置0至65535s

● DI/DO接口，支持火灾等系统的联动控制

● 具备边缘计算能力，可脱网独立工作

● 阈值控制功能

● 分组控制功能

● 电流电压检测功能（选配）

● 过零投切保护功能（选配）

● 用户自主设置定时任务，可设30条

● 经纬度定时功能

● 本地事件记录

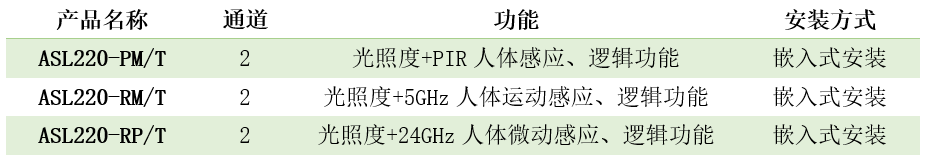

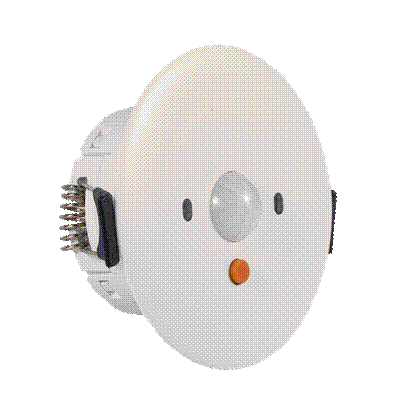

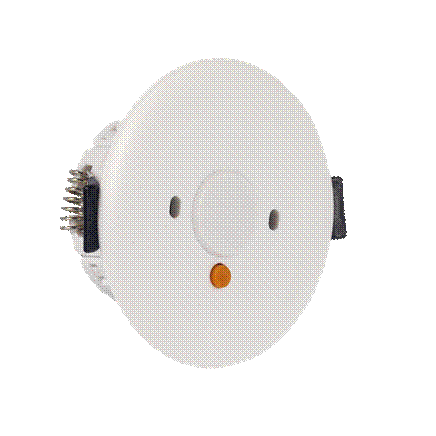

(2) 人体感应和光照度传感器

功能说明

●  红外人体感应及照度二合一功能

●  照度实时读取

●  照度采集周期可设

●  照度感应的阈值范围可设

●  手动进入/退出测试模式

●  双色指示灯显示通讯及感应状态

●  发送报文的时间间隔可调

●  自主协议ALIBUS通讯

●  开关功能

●  调光功能

●  延时控制功能

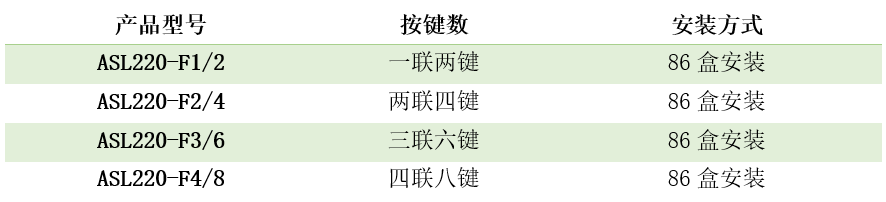

(3) 智能面板

功能说明

● 配置灵活，回路和按键可以一对一、一对多、多对一、多对多自由组合，方便快捷

● 24V低压总线供电，无需额外供电布线

● 实现弱电控制强电，确保人身安全

● 自主协议ALIBUS通讯

● 双色状态指示灯，可正确显示受控回路当前状态

● 支持防误触功能

● 单联开关功能

● 单键开关功能

● 调光功能

● 场景功能

● 数值发送功能

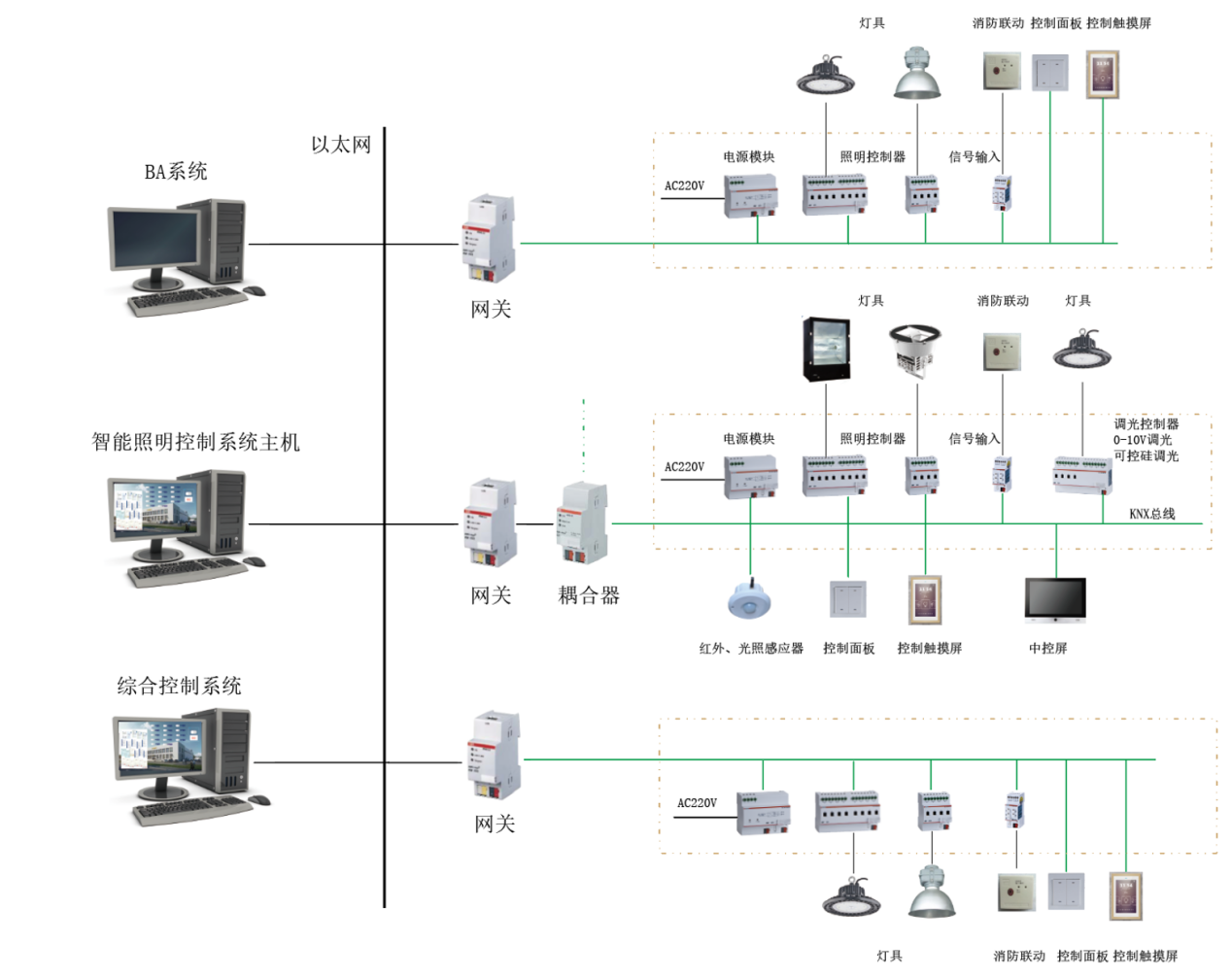

4、系统结构

5、系统功能

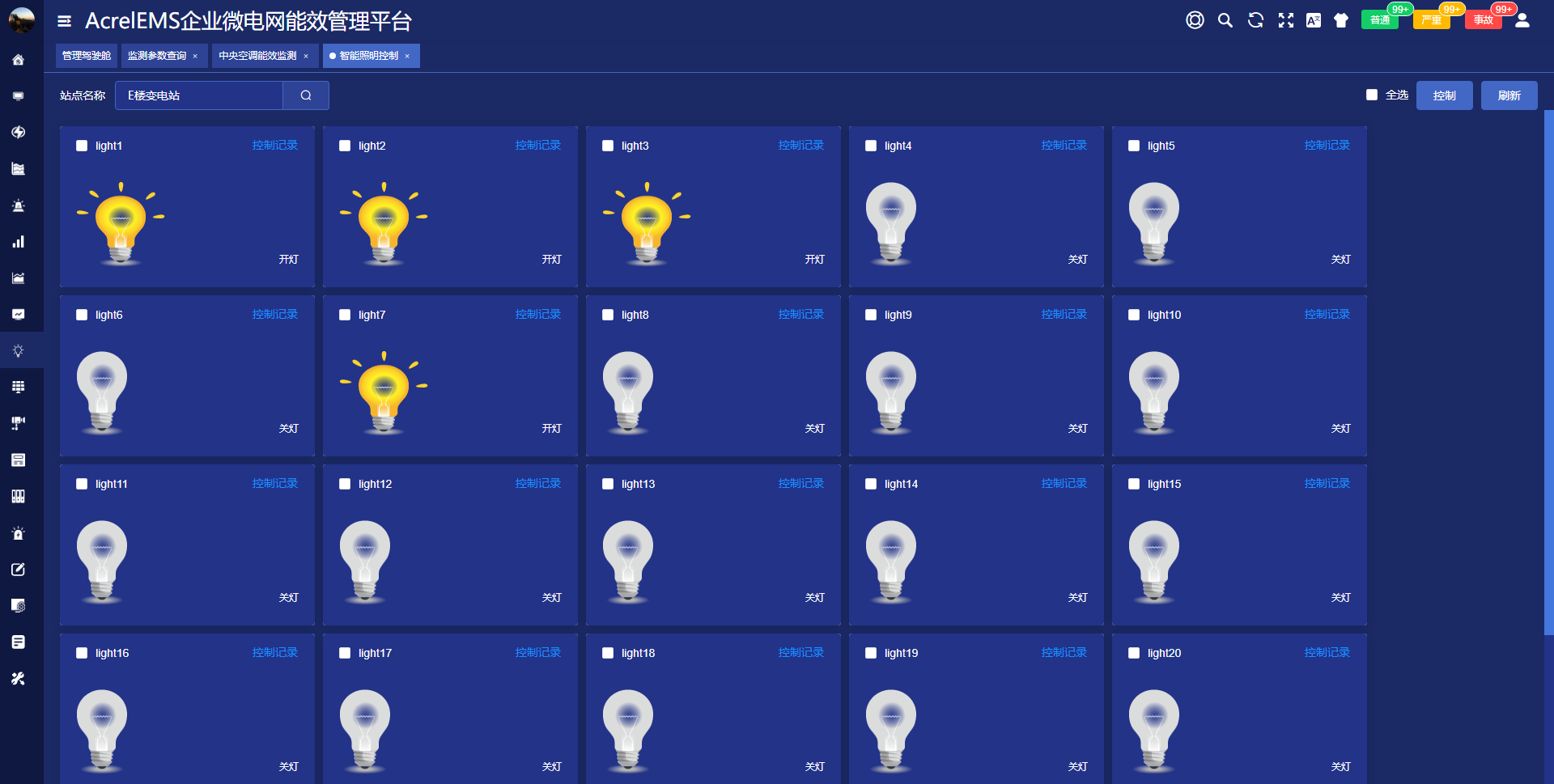

● 灯具状态实时变化，响应迅速。

提供照明设备智能单控/群控功能。

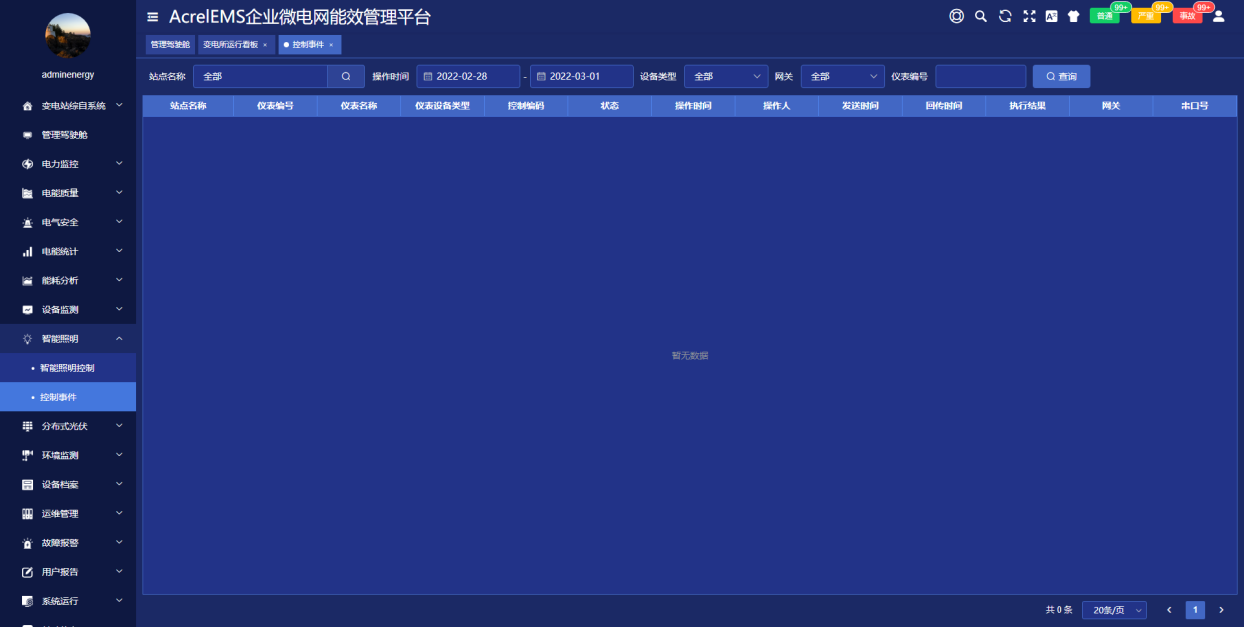

● 控制事件

记录智能照明控制操作的事件，操作内容，所控灯具位置，操作人等。
