医院电气火灾监控系统解决方案

1、概述

  电气火灾监控系统作为火灾自动报警系统的预警子系统，由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成，通过现场总线构成一套完整的预防电气火灾的监控系统，数据可集成至企业消控室监控系统。

  医院电气火灾监控系统以建筑为单位设置，采集数据后上传至值班室监控主机，实现对建筑电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度，异常时实时发出报警信号，重点关注门诊楼、住院楼、医技楼等区域漏电或者电缆发热等问题。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB 14287-2014     《电气火灾监控系统》

GB 25506-2010      《消防控制室通用技术要求》

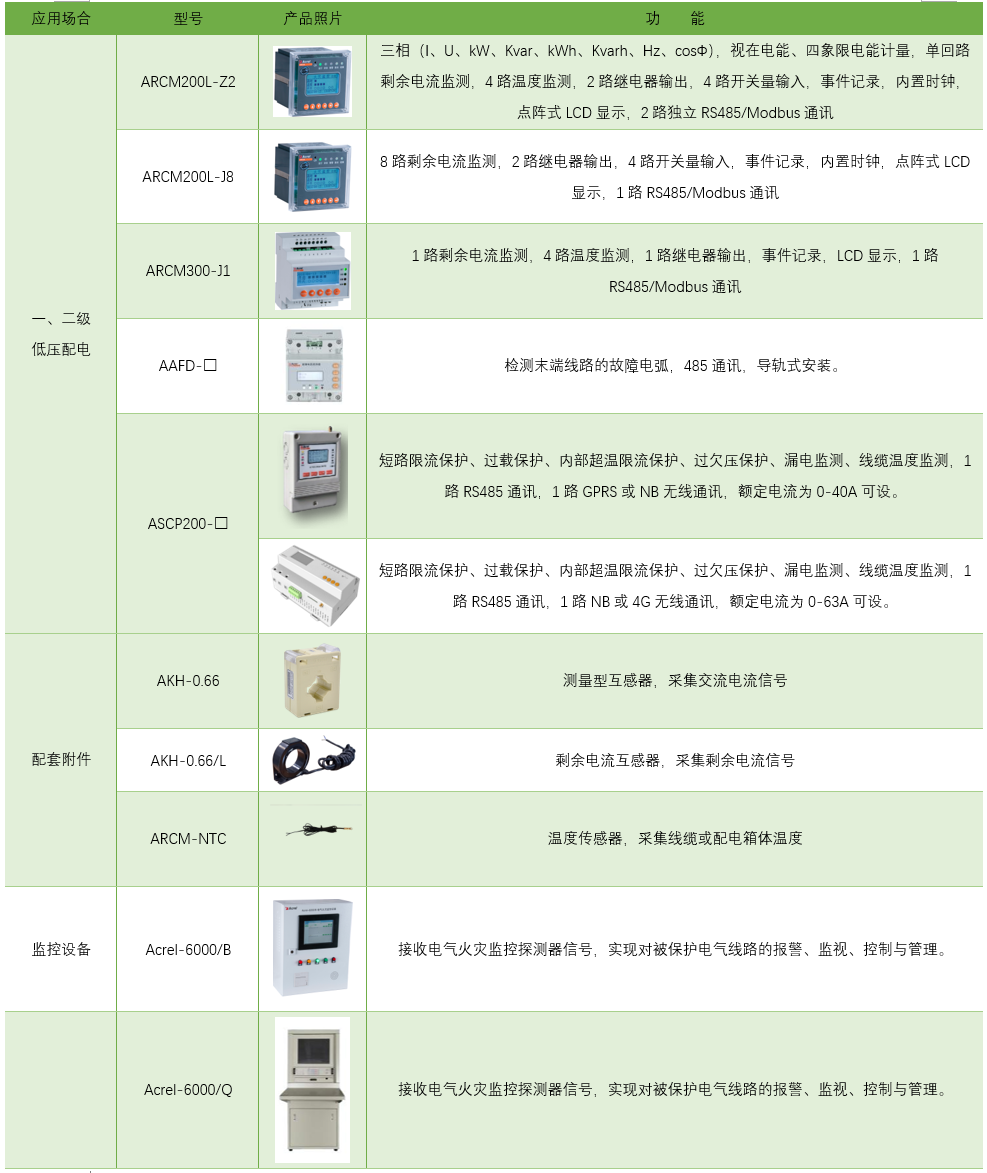

3、配置方案

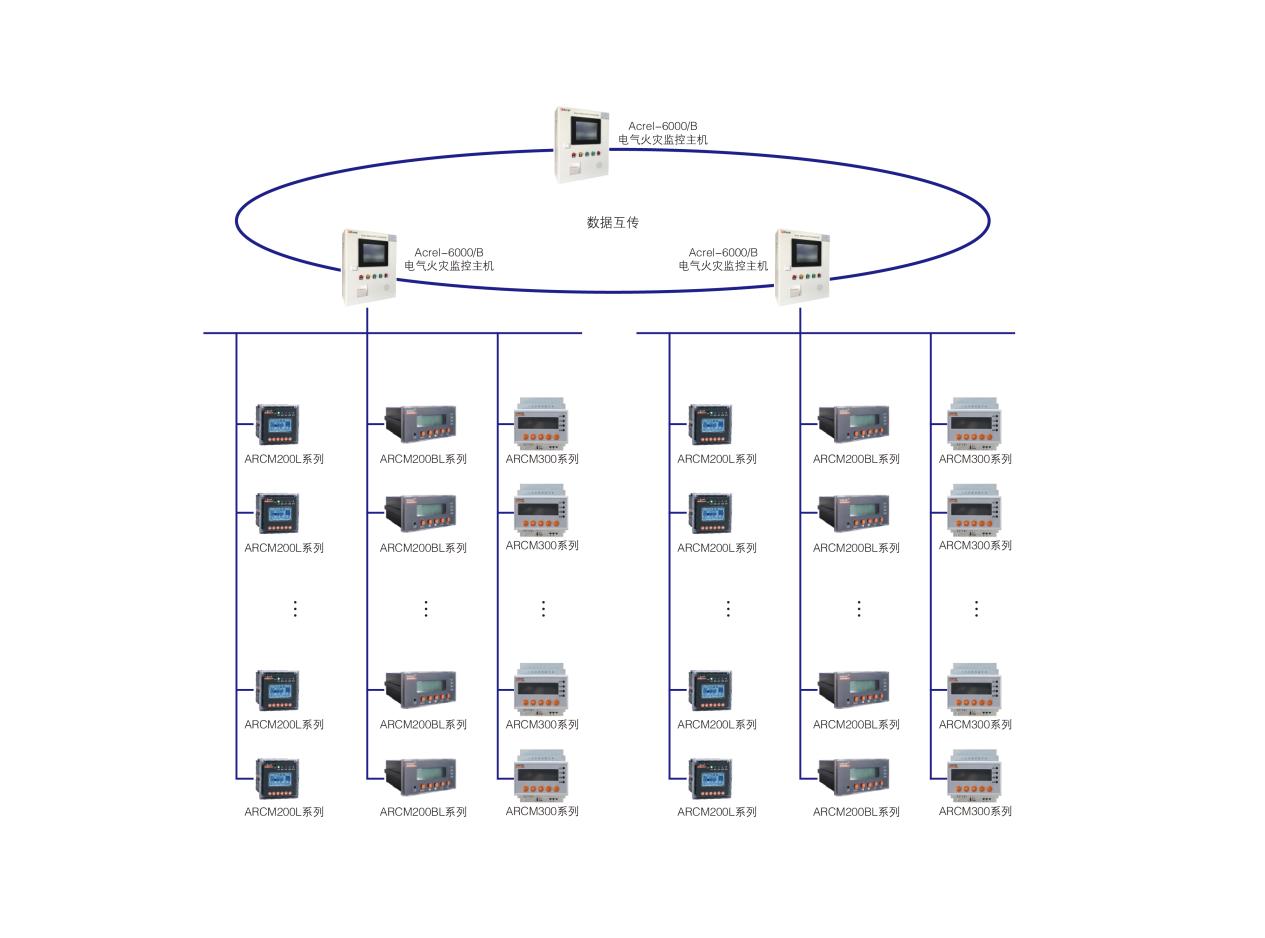

4、系统结构

5、系统功能

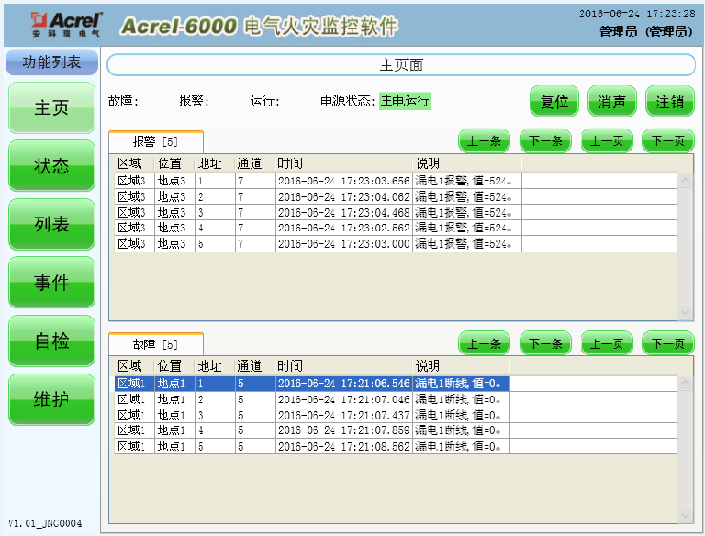

● 监控报警功能

监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。

● 控制输出功能

当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。

● 故障报警功能

通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。

电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。

● 报警记录存储查询功能

当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。

医院消防设备电源监控系统解决方案

1、概述

  医院消防安全非常重要，消防设备比较多，消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常，保障在发生火灾时消防设备可以正常投入使用。

  消防设备电源监控监控系统采用消防二总线，以建筑为单位设置区域分机采集消防设备电源状态，区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。

2、参考标准

GB50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB28184-2011      《消防设备电源监控系统》

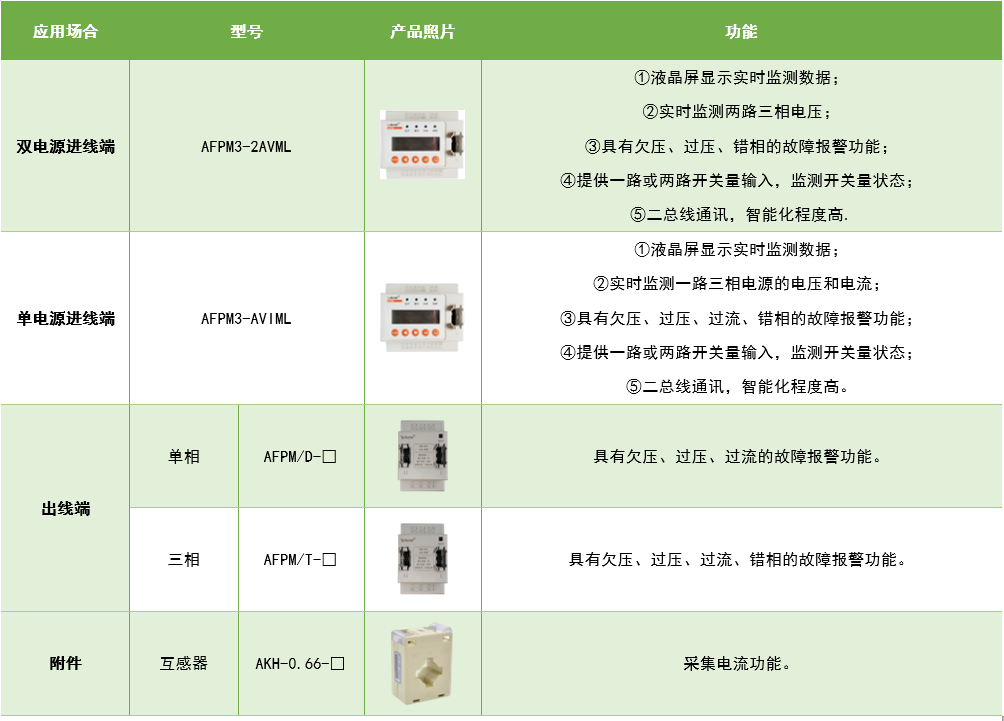

3、配置方案

4、系统结构

5、系统功能

● 监控功能

监控器通过RS485总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。故障时发出声光故障报警信号。

● 控制输出功能

当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。

● 报警功能

系统故障报警：程序不能正常运行时，监控设备发出声光报警信号。

其它故障报警：主电源或备用电源出现异常，监控设备和传感器回路发生短路、断路等故障，或者传感器发出被检测电源的各种故障信号时，监控设备发出声光报警信号。

● 记录存储查询功能

当发生过压、欠压、错相、过流故障报警或通讯、电源故障时，系统将故障报警部位、故障信息、故障报警时间等信息存储在数据库中，当故障报警解除、排除故障时，同样予以记录。

● 主备电源切换功能

当主电源发生停电、欠压等故障时，监控设备可自动切换到备用电源工作；当主电源恢复正常供电时，自动切回到主电源，切换过程中保证监控设备连续平稳运行。

医院防火门监控系统解决方案

1、概述

  医院防火门数量比较多，由于部分区域经常有人走动，常开常闭防火门数量都不少，防火门监控系统的作用就是监测防火门开闭状态，在发生火灾后自动关闭常开防火门，防止烟雾扩散。防火门监控系统采用消防二总线将具有通信功能的监控模块相互连接起来，用于监测和控制防火门状态，当防火门发生异常位置信号时，防火门监控器能发出故障报警信号，指示故障报警部位并保存故障报警信息。发生火灾时，关闭事故区域所有常开防火门，防止烟雾向安全区域扩散。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB29364-2012      《防火门监控器》

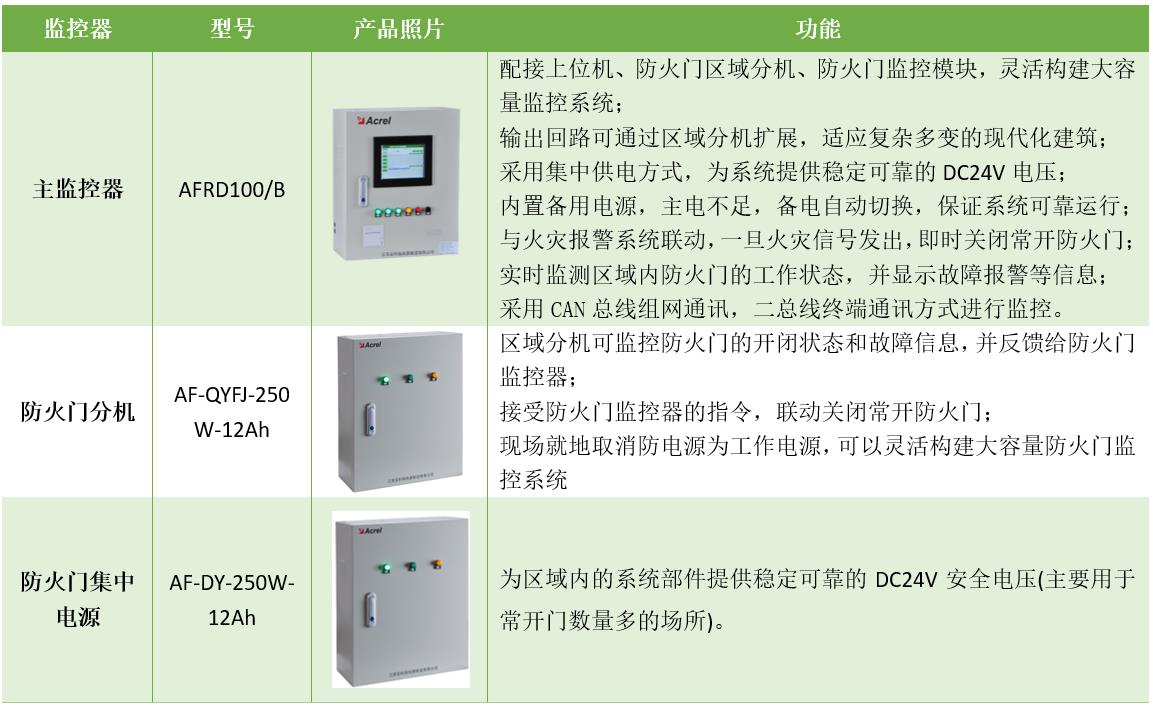

3、配置方案

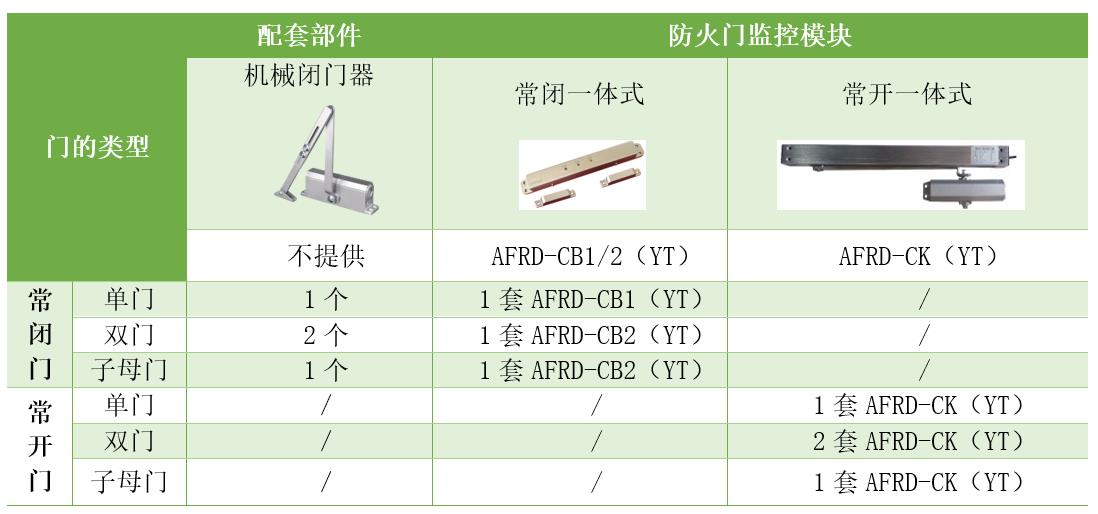

一体式防火门监控模块及部件

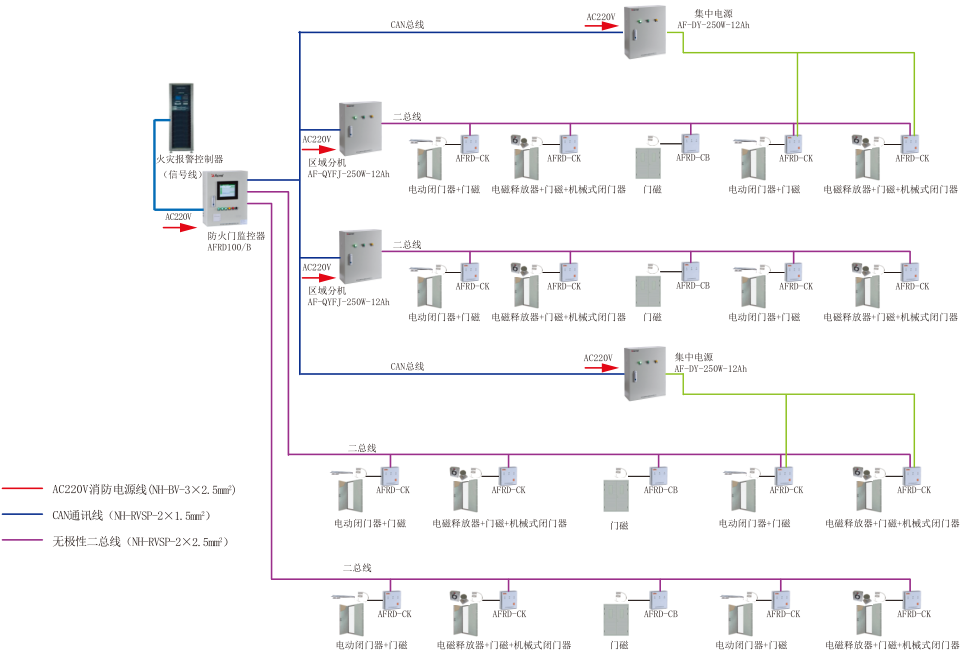

4、系统结构

5、系统功能

● 消防联动功能

本系统可与火灾自动报警系统联动，当发生火情时，可接收火灾报警系统发出的信号，并通过总线，将指令发布到每个终端，自动关闭所有常开防火门，隔离火源和烟雾。

● 控制输出功能

当接收到火灾自动报警系统的信息时，控制输出继电器闭合，当报警消除后，控制输出继电器释放。

● 远程监控功能

当监控距离较远时，可采用区域分机延长通讯距离和供电距离，并将监控信息上传至监控器，监控器可对区域分机下监控模块进行远程监控和复位。

医院消防应急和疏散指示系统解决方案

1、概述

  医院人员流动性强，密度大，消防比较复杂，一旦发生火灾，疏散指示系统非常重要。消防应急照明和指示系统可以和火灾报警系统联动，提供应急照明和疏散路径指示，指引人群快速找到疏散出口，并可以一键选择疏散应急预案，提升人员逃生概率。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB51309-2018      《消防应急照明和疏散指示系统技术标准》

3、配置方案

4、系统结构

5、系统功能

● 消防联动

本系统与火灾自动报警系统无缝对接，当发生火灾时，第一时间得到火灾信息，系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。

● 故障报警

本系统采用消防二总线将具有通信功能的设备和灯具相互连接起来，当监控系统中的设备及灯具发生短路、断路等故障时，控制器能发出故障报警信号，指示故障报警地点并保存故障报警信息，大限度地保障了电气安全的可靠性。

● 系统监控

控制器可对系统内部的所有组件工作状态进行24小时监控，实时检测其工作状态是否正常，包括集中电源、分配电装置、灯具，火灾报警时，能迅速发出指令，控制灯具的显示状态。

● 系统自检

自动检查控制器中所有状态指示灯、显示屏、喇叭、打印机是否正常。自检功能分为常规自检、月检和年检，定期检查电路故障，消除安全隐患。常规自检方式为所有指示灯闪亮、显示器、音响器件发声；月检方式为上电24H后，每隔30天应急工作30~180秒；年检方式为每年应急工作时间不少于30min。

● 记录查询

当系统发生应急启动、故障等事件时，控制器能自动记录事件类型，事件发生时间，事件发生区域以及事件的详细信息，可在日志记录中自定义查询日期及范围，控制器能存储事件记录超过10000条。

● 导光流

控制器可通过软件界面设置灯具顺序闪亮的频率，2～32Hz可设。
