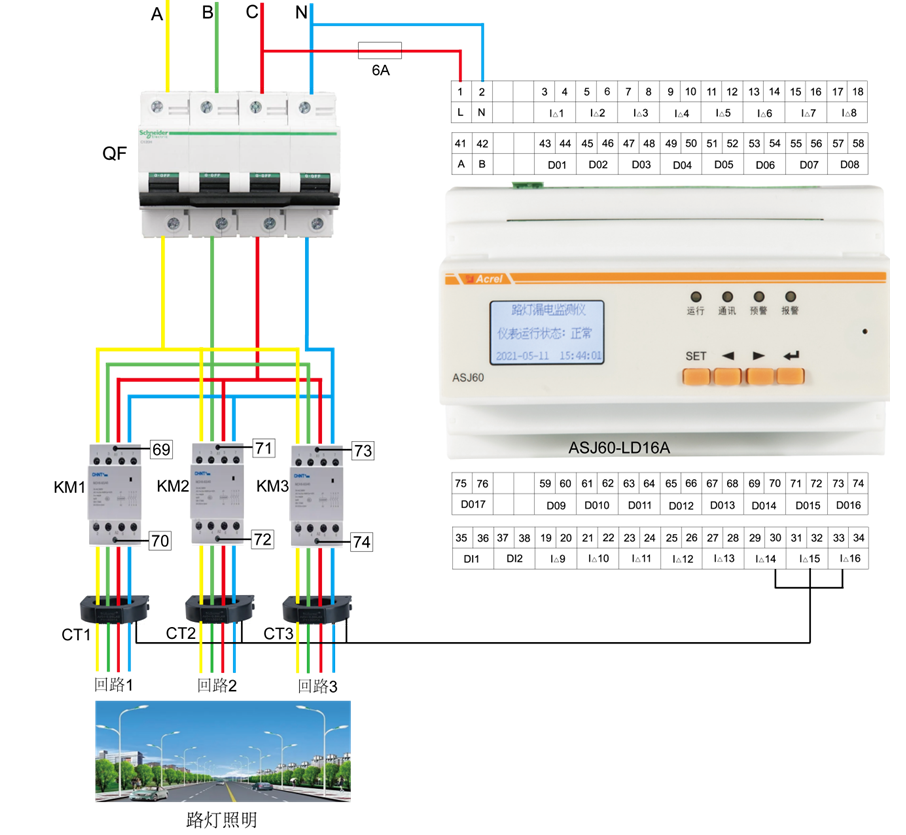

应用场景1

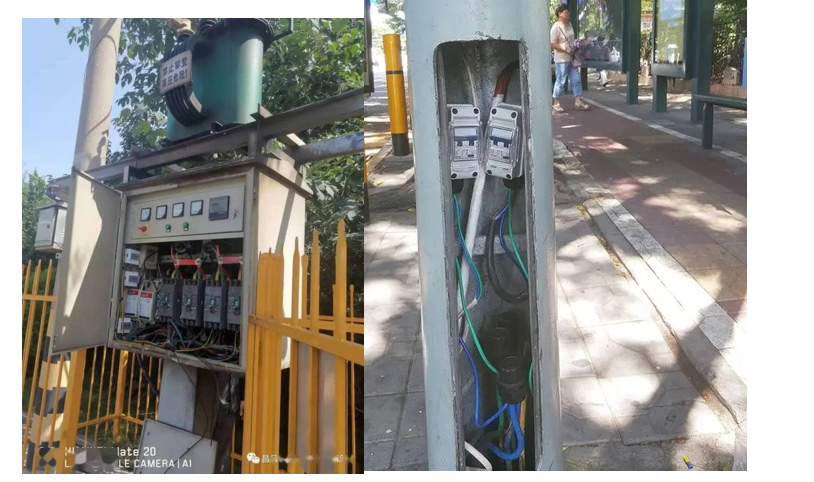

应用于路灯配电箱的漏电检测

功能

可实时监测和显示路灯配电箱内多回路的剩余电流；

每只剩余电流监测仪最多可监测16个回路的剩余电流，剩余电流监测范围为1mA-30A；

每路剩余电流监测均可设置报警值，报警值的设置范围为1mA-30A。每路剩余电流监测可设置为超值报警、动作或关闭剩余电流监测功能；

带有1路水浸报警继电器，16路剩余电流报警继电器，每路剩余电流报警继电器对应1路剩余电流监测，当剩余电流超过设定值时，对应继电器动作，控制该回路的交流接触器断开回路供电。同时具有自动重合闸功能，重合闸的次数及间隔时间可设，重合闸功能可关闭（重合闸功能只有在回路漏电监测设置为既报警、又分闸时有效）；

两路DI输入功能，可以用于水浸或其它开关状态监测；

具有1路RS485通讯；

三十条事件记录功能，能够记录报警发生的时间和故障类型；

自检功能，按下自检按键可以启动检验仪表自身硬件是否工作正常；

复位功能，仪表检测到发生故障，并在故障排除之后，可以按下复位按键复位仪表；

消音功能，按下消音按键可以消除报警声。

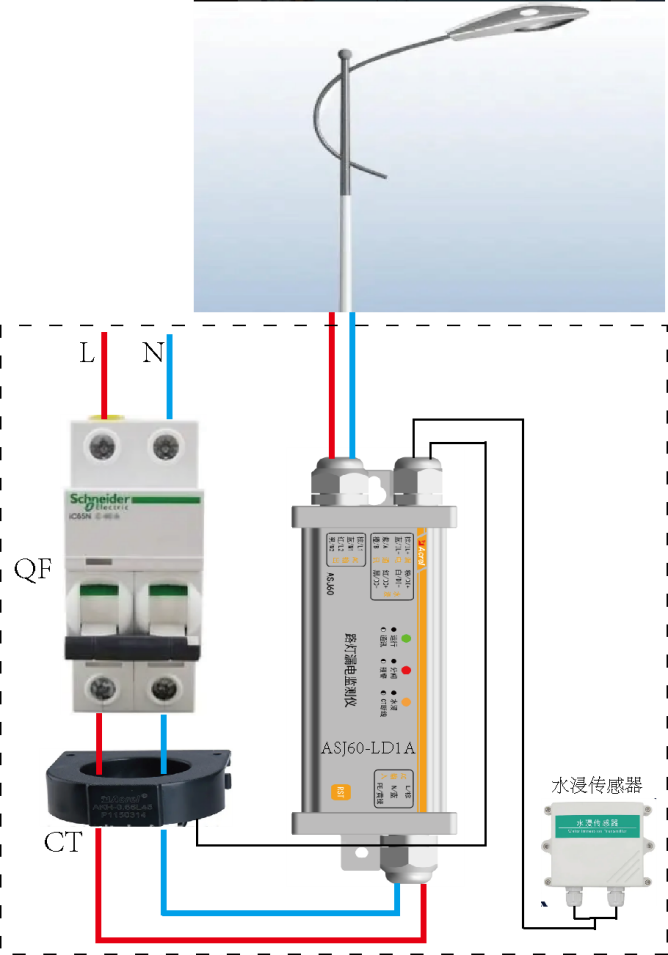

应用场景2

应用于单杆路灯的漏电监测

功能

可实时监测单杆路灯内配电线路的剩余电流，剩余电流监测范围为1mA-30A；

 剩余电流监测可设置报警值，报警值的设置范围为1mA-30A；

具有2路剩余电流报警继电器，当剩余电流超过设定值时，继电器动作，可以断开路灯供电；

一路DI输入功能，可以用于水浸监测，当水浸故障发生时，继电器动作；

 具有RS485通讯及HPLC宽带电力载波通讯功能；

复位功能，仪表检测到发生故障，并在故障排除之后，可以按下复位按键复位仪表；

采用防水外壳和接线端子，防护等级不IP65。

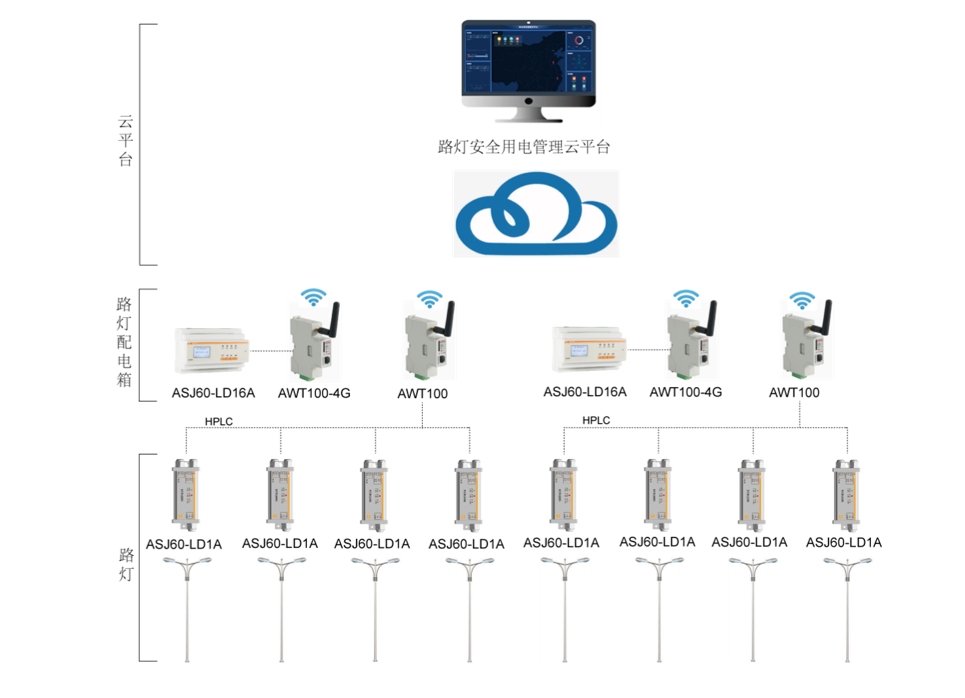

应用方案

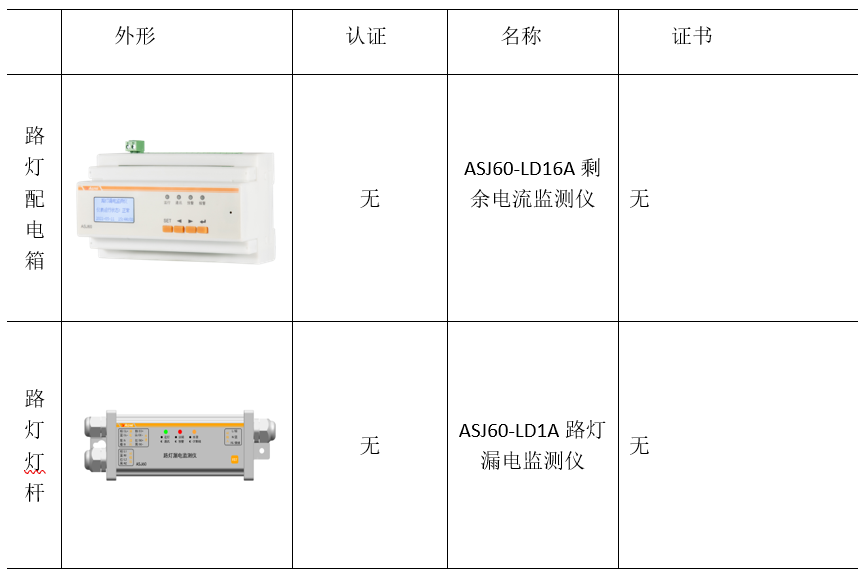

产品选型
