1、概述

中化扬州石化码头仓储有限公司是由中国中化集团和南京港口集团战略投资组建，公司位于扬州化学工业园内，处于两桥、两市和两圈之间，宁、镇、扬几何中心，地理位置优越，长江黄金水道横贯东西，鲁-宁陆上输油管道、甬-沪-宁海上输油管道、西气东输工程在此交汇，是万吨海轮进入长江后能够靠泊的港口。是集公路、铁路、水路、油路、气路五大运输方式于一体的交通物流枢纽。

通过搭建马达监控监控云平台，对电机这一企业主要用能设备以及重要配电回路的电力参数、能源消耗、电能质量和运行状态实行动态监控和数据化管理，通过数据分析，实现企业生产精细化管理、提高设备利用率、保障电机寿命、减少人力成本，为企业实现智慧工厂的目标打下基础。

2、项目需求

系统需求主要包括：

a）库区109台机泵电能计量，要求在系统中显示单次运行电能和累计量；另预留增加机泵的冗余（后续增加仪表）；

b）库区109台机泵运行台时统计，要求能导出单台机泵任意选定时间段运行台时统计，也能导出全部机泵选定时间段运行台时统计，导出数据以Excel格式为主；

c）库区109台机泵运行电流实时显示，能导出单台机泵选定时间段运行电流曲线、数据表，也能导出全部机泵选定时间段运行电流数据；

d）画面显示功能：各回路的合、分状态、电流电压信息、保护设备动作及复归信息、各测量值的实时监控数据、各种告警信息；

e）支持能耗用电曲线，同比环比分析，便于能源管理；

f）记录功能：具有电压、电流、功率、电能以及事故、告警事件等各种历史数据的存储功能，以供查询、分析、打印；

g）隐患管理：可对机泵隐患进行排查和报警，分析故障原因，下发任务工单，隐患处理记录和筛选分析功能；

h）电能质量监测分析功能，针对功率因数、谐波畸变、过电压、欠电压、三相不平衡等问题，形成图表数据分析，并提供电能质量评估报告；

i）报表统计功能：通过报表，可以方便分析供电系统及各回路运行参数，形成运行日报、月报、电能统计日报、月报、年报。

3、技术标准

ISO/IEC11801《国际综合布线标准》

GB 50052-2009《供配电系统设计规范》

GB 50054-2011《低压配电设计规范》

DL/T 698.1-2009《第01部分：总则》

DL/T 698.2-2010《第2部分：主站技术规范》

DL/T 698.31-2010《第3.1部分：电能信息采集终端技术规范-通用要求》

DL/T 814-2002《配电自动化系统功能规范》

4、系统功能简介

系统可分为三层：即现场设备层、网络通讯层和平台管理层

现场设备层：主要是ARD2F智能电动机保护器和PZ系列电力仪表，通讯协议为标准Modbus_RTU，是构建马达监控云平台必要的硬件构成元素

网络通讯层：包含模块化智能网关、通讯管理机等设备。主要承担接收现场设备层采集的数据、规约转换、数据存储以及数据上传等工作

平台管理层：包含应用服务器和数据服务器等，应用服务器部署数据采集服务、WEB网站，数据服务器部署实时数据库、历史数据库、基础数据库。

4.1 登陆界面

管理员在此界面键入用户名、密码登录至马达监控云平台首页，进行数据查看及操作。

4.2 首页

首页展示项目总览、设备状态、报警分类及统计等相关信息，可直观了解设备当前的整体情况，并提供各类子菜单页面的入口。

4.3 数据监控

对各电动机回路以及低压馈线的运行状态进行实时监测，快速定位报警，并实现对全电参量参数以及电机状态的实时监视，如电压、电流、频率、功率、功率因数、三相不平衡度等参数。

4.4 马达监控云平台具有实时日电参量和历史电力参数的存储和管理功能，所有实时采集的数据、顺序事件记录等均可保存到数据库，在查询界面中能够选择查询的参数类型和时间并通过报表方式显示出来。

4.5 报告日志

可根据选择时间查看电动机的运行状况，并以报告的形式展示，支持导出成PDF文件和打印。

5、马达保护产品

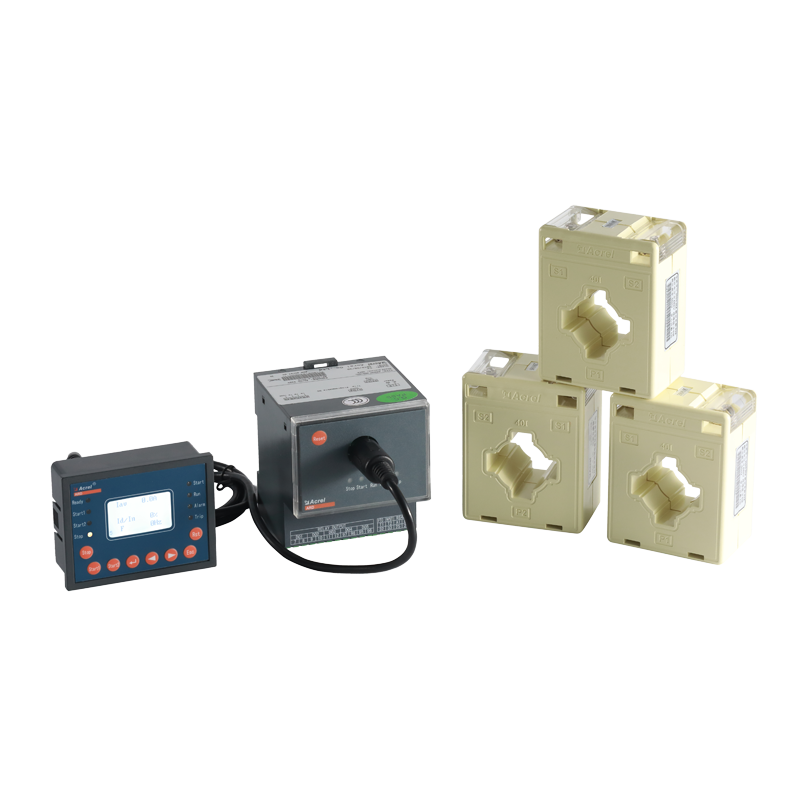

5.1 产品外观

5.2 功能特点

■ 支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电流及电流不平衡度、电流正序、负序、零序分量、电压、三相电压相角、剩余电流。

■ 保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE时间、外部故障、起动次数限制、运行时间报警、故障次数报警。

■ 9路可编程DI输入，默认采用内置DC24V电源，也可选择外部有源湿接点。

■ 5路可编程DO输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方式，可通过通讯总线实现主站对电动机的遥控“起/停”。

■ 可选抗晃电功能：支持晃电立即再启动、失压重起动。

■ 可选配MODBUS_RTU通讯、PROFIBUS DP通讯，支持2路通讯接口。

■ 可选配1路DC4-20mA模拟量输出接口，与DCS系统相接，可实现对现场设备的监控。

■ 具有故障记录、起动记录、停车记录、DI变位记录和再起动记录等各类事件记录。

■ 显示界面液晶显示，支持中/英文切换。

6、结语

电机设备是工业生产必不可少的动力设备，对企业而言，电机既是昂贵的固定资产，又被期予更长的使用寿命。AcrelCloud-6100马达监控云平台通过收集智能电动机保护器采集的电力参数，对电机设备进行集中监控，能降低管理难度，方便用户运维，提高生产效率，为工业生产自动化、信息化、集中化贴砖加瓦。
