周晓丽

安科瑞电气股份有限公司 上海嘉定 201801

0引言

        由于部分住宅小区存在电力设施纸质档案破损缺失、产权分界不清、查找故障点所在箱变（箱式变电站，下同）位置困难或小区出入口路径不明等情况，影响了抢修效率。为此，国网辽宁沈阳市沈北新区供电公司依托原有GIS平台将住宅小区的地物特征与供电设备结合管理，采用先进的全景技术和航拍技术，创新实施了基于三维全景可视化技术的可视化小区电力运维管理系统（以下简称系统）。该系统能真实反映小区电力网络分布信息、设备分布情况及电力设施周围环境信息，帮助运检人员在需要时对现场情况快速查看，使相关人员对所管理的线路和设备情况了如指掌，快速执行故障检修任务。

1、系统介绍

（1）地图和全景数据服务器：用于存储地理信息数据、卫星图片、住宅小区全景图片等。

（2）数据库服务器：用于存储住宅小区的电力设备产权协议资料、住宅小区简介资料、竣工图纸资料、配电主接线图等。

（3）Web服务器：用于发布数据，作为数据访问的入口。

（4）数据采集PDA设备、平板电脑：为移动端应用，数据采集PDA提供数据采集功能，可以收集各电力设施的经纬度信息；平板电脑可以用于展示住宅小区三维可视化全景数据、住宅小区产权协议资料等。

（5）无人机和全景相机：采集全景照片信息，生成全景图片。无人机采集天空全景，全景相机采集地面全景。

（6）防火墙：用于保护网络安全。

2、系统软件结构

        系统软件由两部分组成：负责数据存储、分析、统计、管理和展示的Web主站系统软件；负责测量、信息录入和拍照的数据采集PDA，以及住宅小区可视化全景数据展示的平板电脑应用软件。

Web主站分为3个层次：负责各类数据存储的主站数据存储层；负责分析处理数据的服务层；负责展示与响应用户操作的主站Web站点。

        数据采集PDA和平板电脑应用分为2个层次：负责各类数据存储的嵌入式数据库层；负责响应用户操作的数据采集PDA和平板电脑应用程序。

3、系统应用

3.1住宅小区档案资料收集

        收集小区的产权协议资料（包括供电公司维护部分、用户自维部分和商业网点）、小区简介资料、竣工图纸资料、配电主接线图等，将所有资料都保存为电子文档，方便查找和共享调用。

3.2全景资料收集

       对小区沿电缆线路的开闭站、箱变、电缆井、环网柜及路径周围的景物拍摄全景照片并定位。对设备拍摄局部特写照片，以便后期将特写照片做成对全景的补充展示。

3.3全景编辑

        对所拍摄的每张全景照片进行合成并添加热点标注，热点内容形式既可以是文字，也可以是特写照片。如对应电缆井的位置、楼房号码等，并以弹出的形式展现小区的概述、产权分界点情况、开闭站详细信息、箱变详细信息、每座楼的环网柜特写照片等。特别是电缆井位置提示功能，即使电缆井后期被小区绿化覆盖，也可以对比小区固定参照物和定位坐标正确定位。

3.4小区资料维护

        对所收集到的小区资料进行录入及展示，具备资料打包下载功能，方便部门之间共享数据，也为现场抢修工作提供有力的基础资料支撑。

3.5产权分界点维护

        对所收集到的小区产权分界信息进行录入及展示，方便后期调用。在发生维护纠纷时，初始收录的带有用户公章的产权分界点协议书将会发挥重要作用。

3.6搜索定位及导航

        通过调用地图，应用系统快速查询小区的具体位置，并调取相关资料，供抢修人员查看、分析小区电力系统中的设备、线路结构等，以缩短抢修时间。

        该系统对住宅小区内网架信息、设备情况及电力设施周围环境信息等以影像化资料进行存档，并与住宅小区竣工图纸、产权分界点协议书、用户信息等重要资料相融合，同步到笔记本电脑、平板电脑或手机中，当用户故障报修时，电力抢修人员随身携带可视化工具前往现场，并在抢修途中借助全景信息快速查看、分析小区内的设备、线路图纸和产权分界点协议等重要信息，解决了纸质存档资料不易携带、易损坏丢失、共享困难等诸多难题。同时，还可以实现故障快速定位与线路导航，使抢修人员以较短的路径快速到达现场，有效降低抢修车辆耗油成本，缩短抢修时间，提高客户供电服务满意度。目前，该系统已经覆盖沈北新区地区30个住宅小区，涉及用户4.5万户，有效地提高了供电公司抢修效率。

4、安科瑞配电室环境监控系统的介绍与选型

4.1概述

        AcrelCloud-1000变电所运维云平台基于互联网＋、大数据、移动通讯等技术开发的云端管理平台，满足用户或运维公司监测众多变电所回路运行状态和参数、室内环境温湿度、电缆及母线运行温度、现场设备或环境视频场景等需求，实现数据集中，集中存储、统一管理，方便使用，支持具有权限的用户通过电脑、手机、PAD等各类终端链接访问、接收报警，并完成有关设备日常和定期巡检和派单等管理工作。

4.2应用场所

        适用于电信、金融、交通、能源、医疗卫生、文体、教育科研、农林水利、商业服务、公用事业等行业变配电运行维护系统的新建、扩建和改建。

5、系统功能

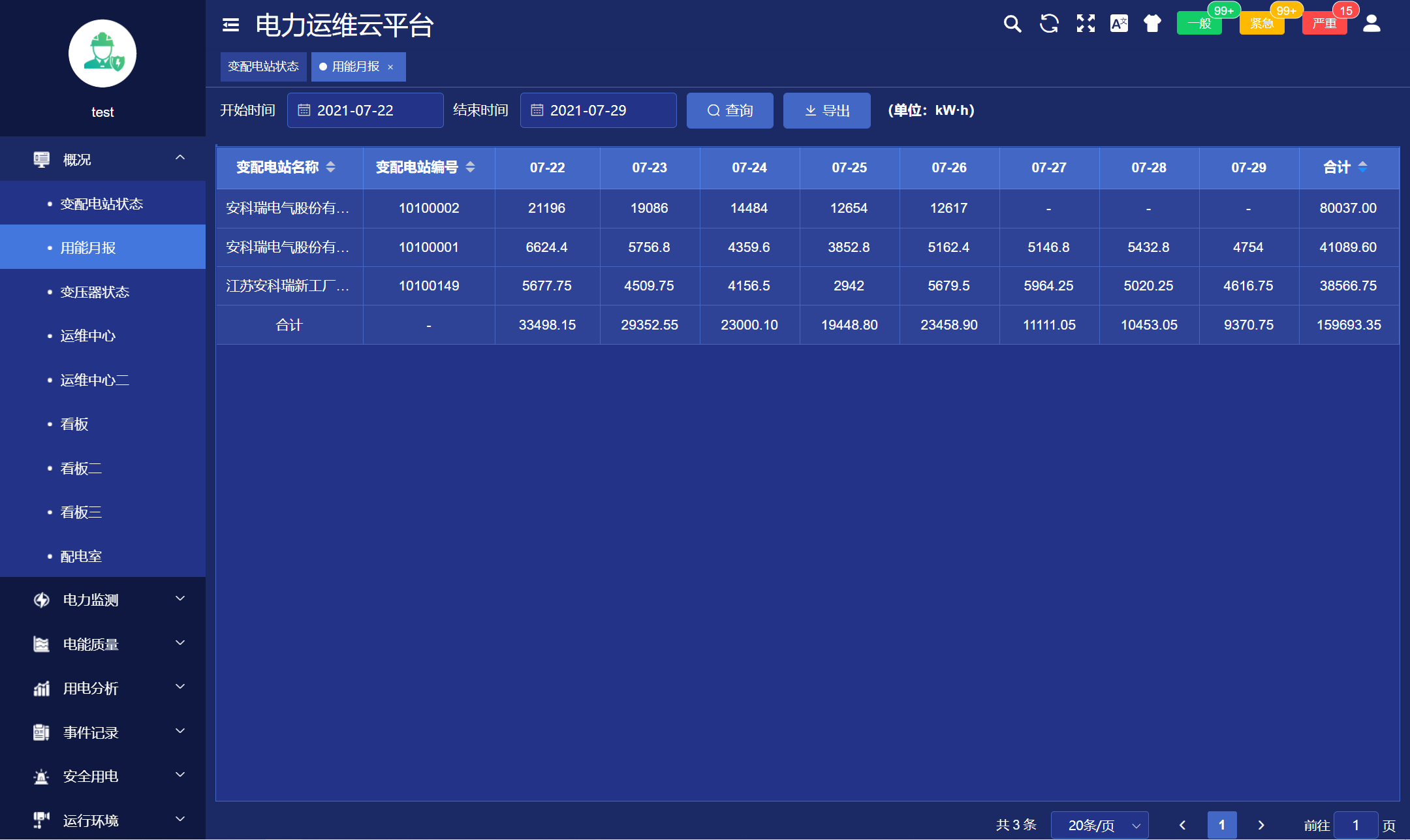

5.1用能月报

      用能月报支持用户按总用电量、变电站名称、变电站编号等查询所管理站所的用电量，查询跨度可设置为月。

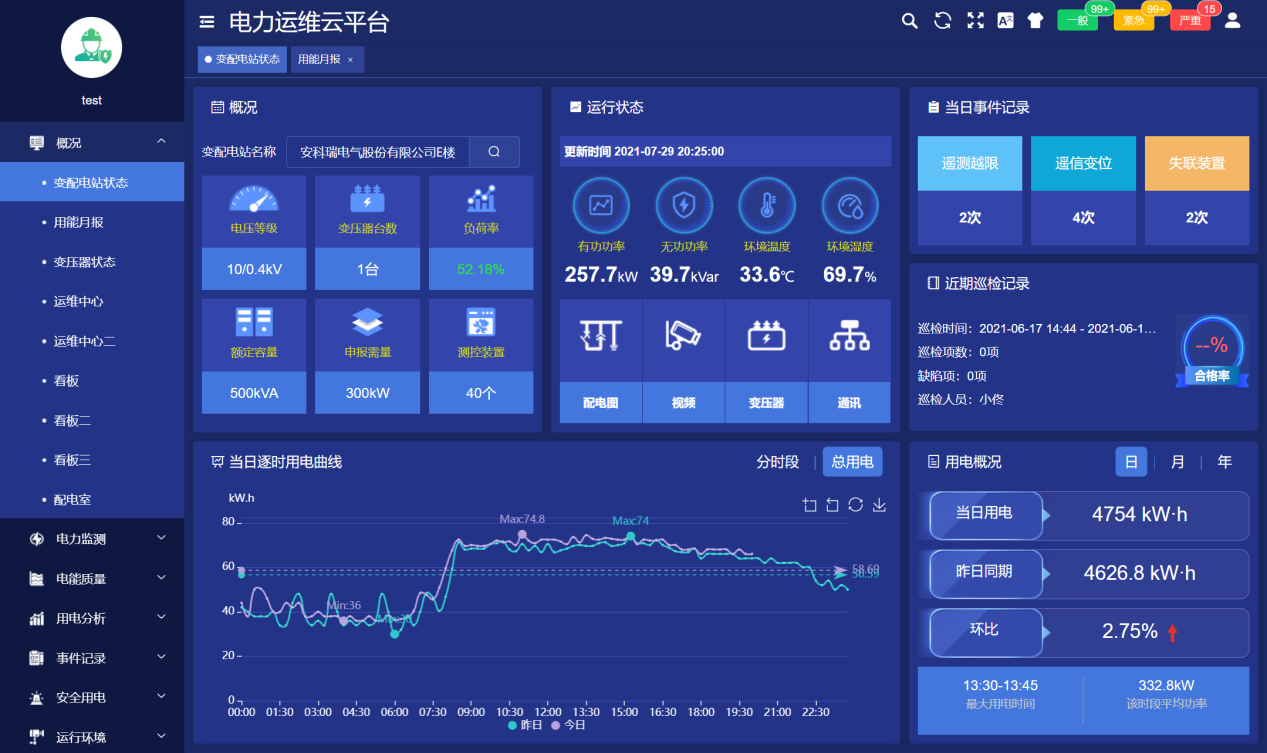

5.2站点监测

       站点监测包括概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。

5.3变压器状态

        变压器状态支持用户查询所有或某个站所的变压器功率、负荷率、等运行状态数据，支持按负荷率、功率等升、降序排名。

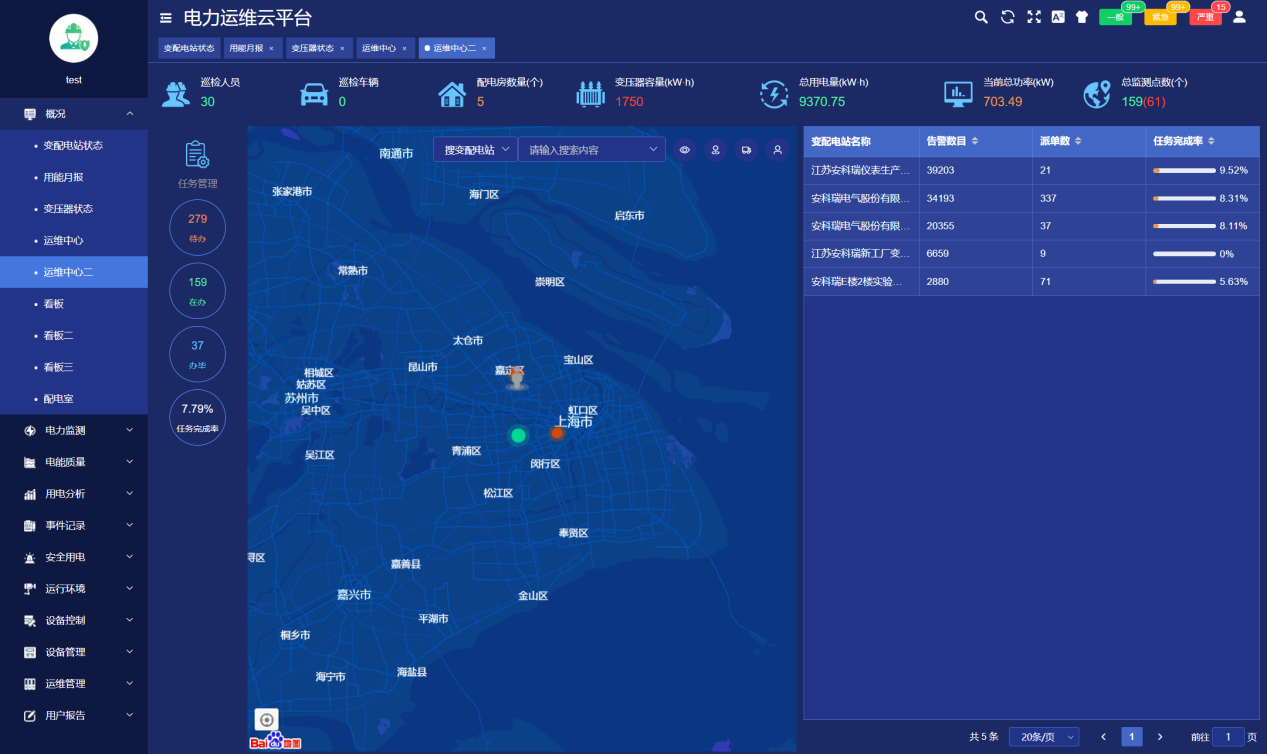

5.4运维

        运维展示当前用户管理的有关变电所在地图上位置及总量信息。

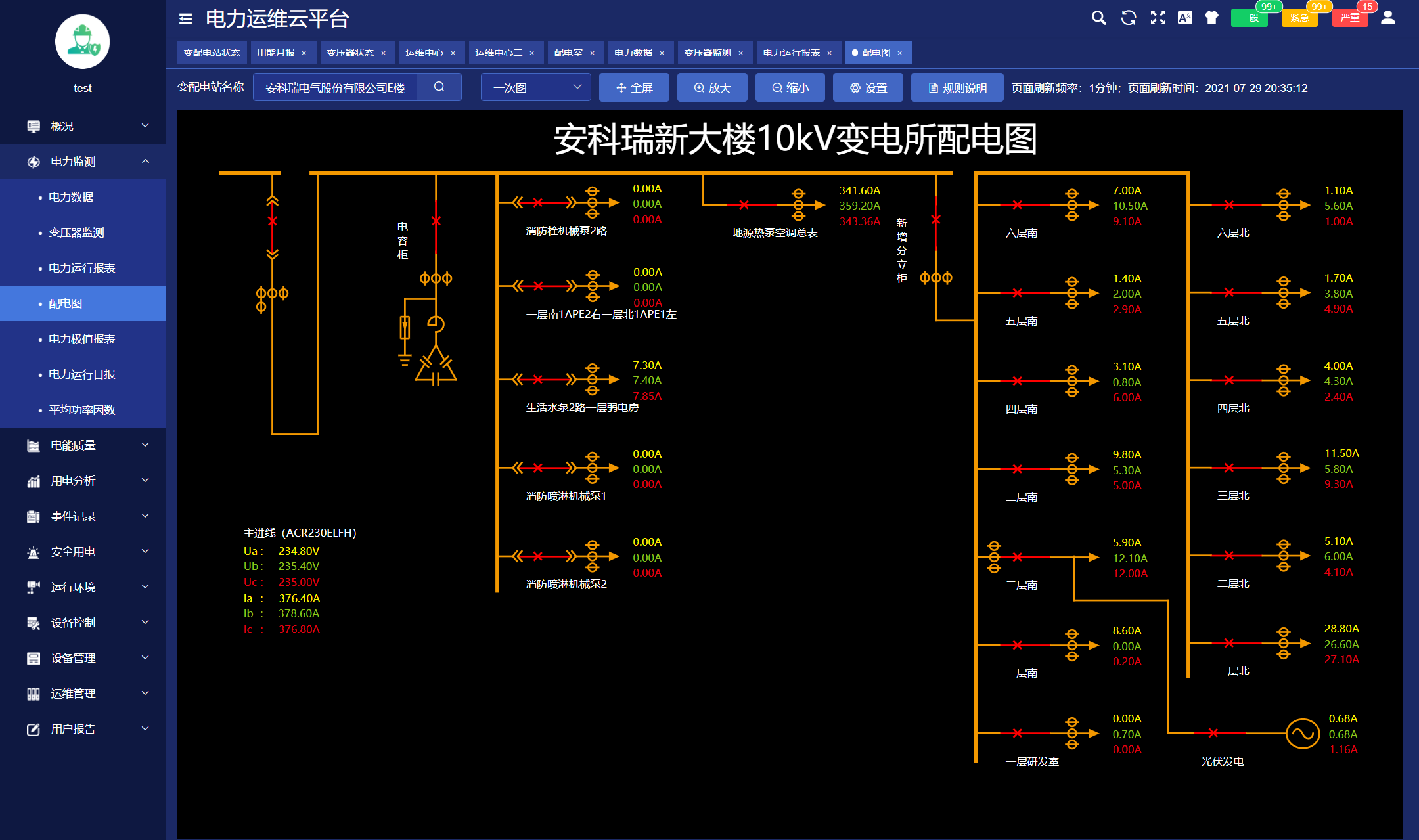

5.5配电图

         配电图展示被选中的变电所的配电信息，配电图显示各回路的开关状态、电流等运行状态及信息，支持电压、电流、功率等详细运行参数查询。

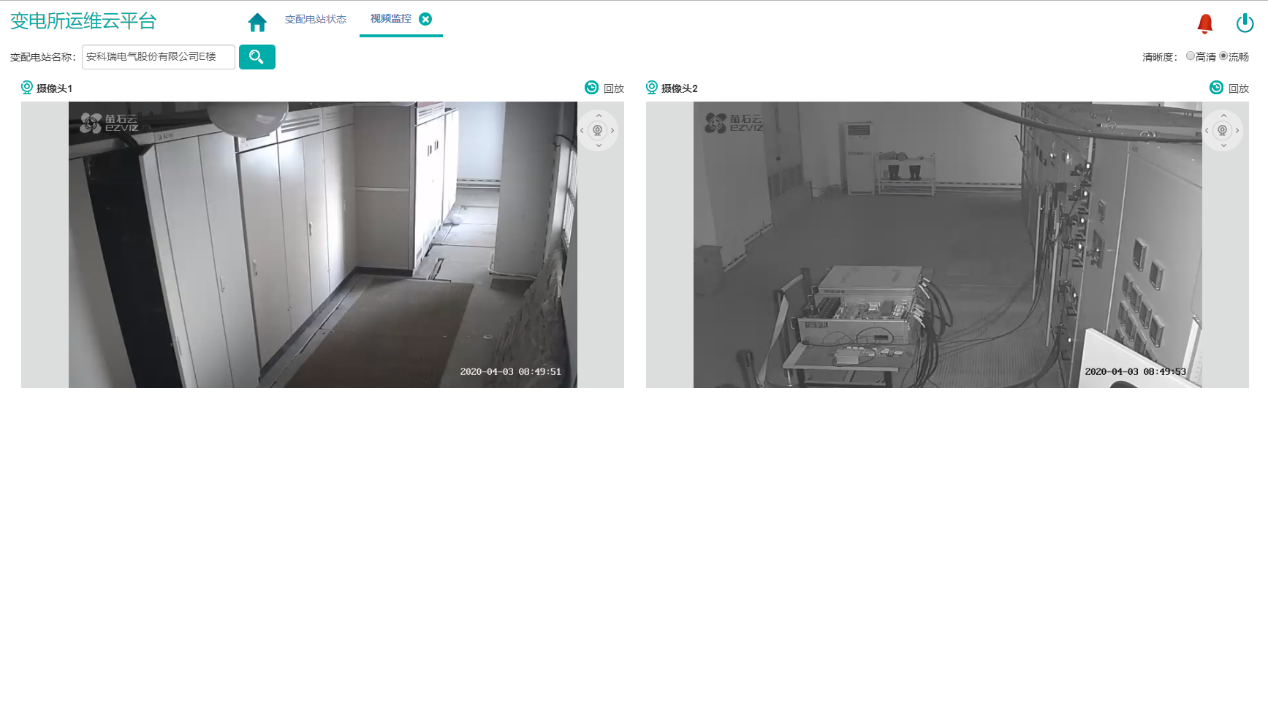

5.6视频监控

        视频监控展示了当前实时画面（视频直播），选中某一个变配电站，即可查看该变配站内视频信息。

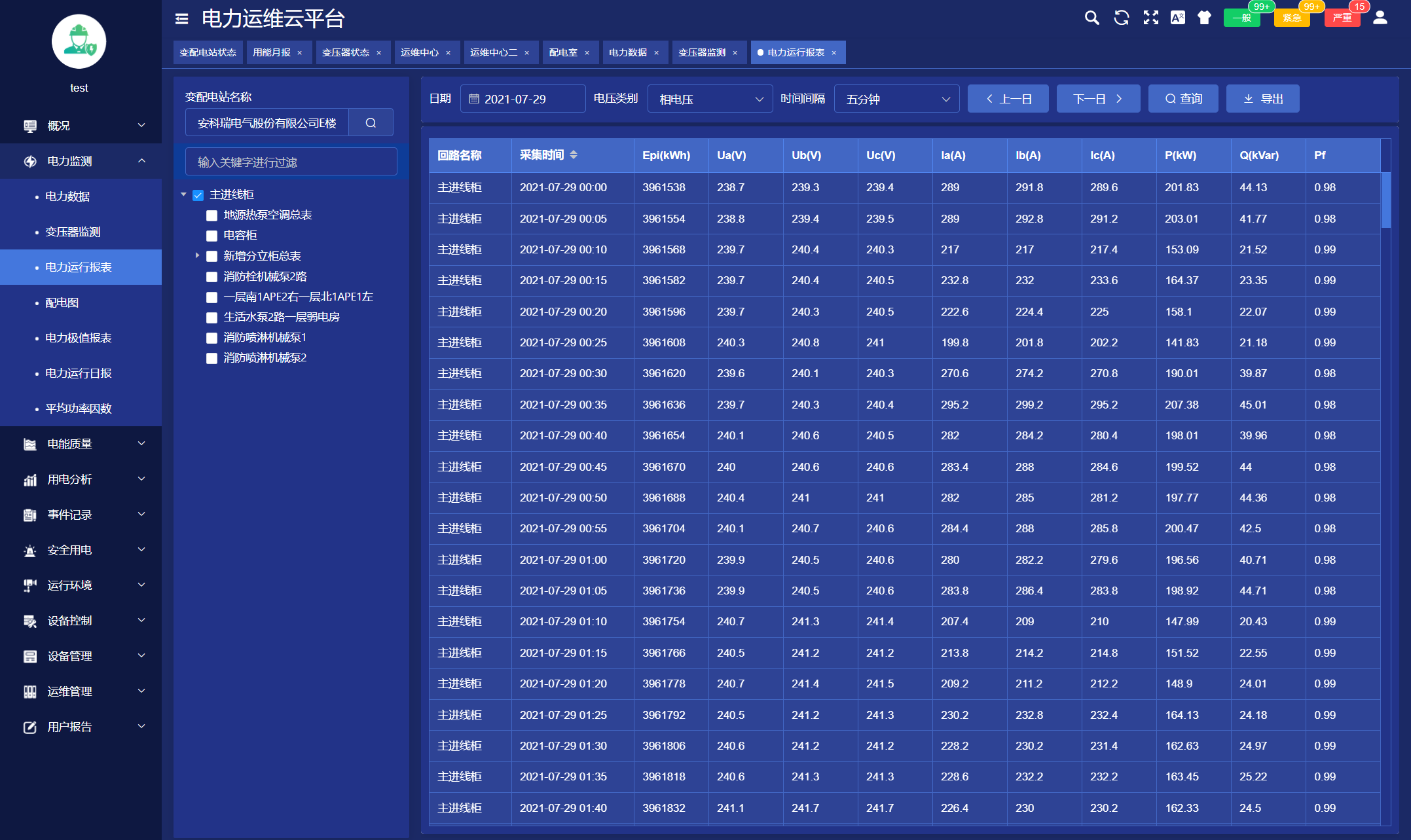

5.7电力运行报表

       电力运行报表显示选定站所选定设备各回路指定采集间隔运行参数和电能抄表的实时值及平均值行统计。

5.8报警信息

        对平台所有报警信息进行分析。

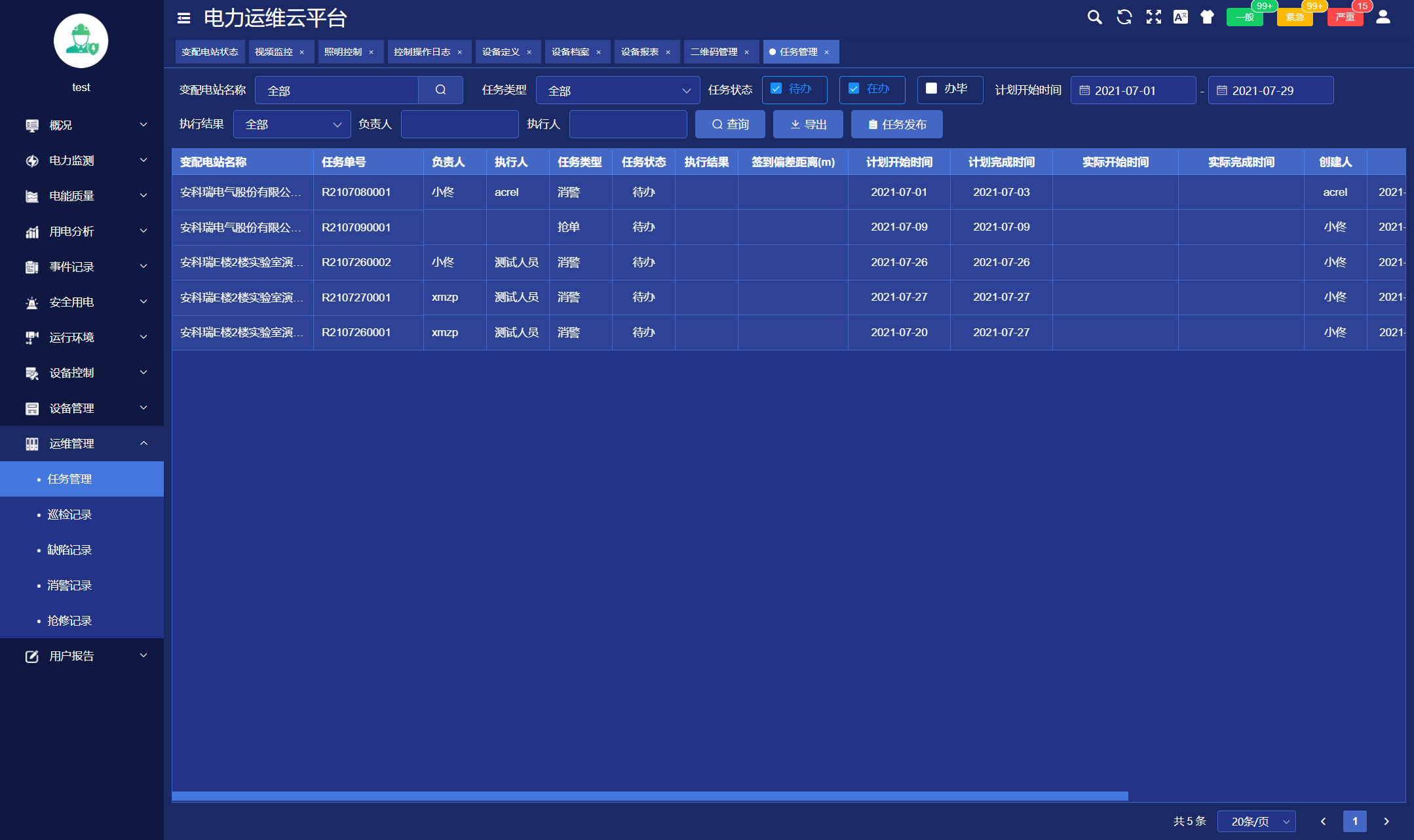

5.9任务管理

任务管理页面可以发布巡检或消缺任务，查看巡检或消缺任务的状态和完成情况，可以点击查看任务查看具体的巡检信息。

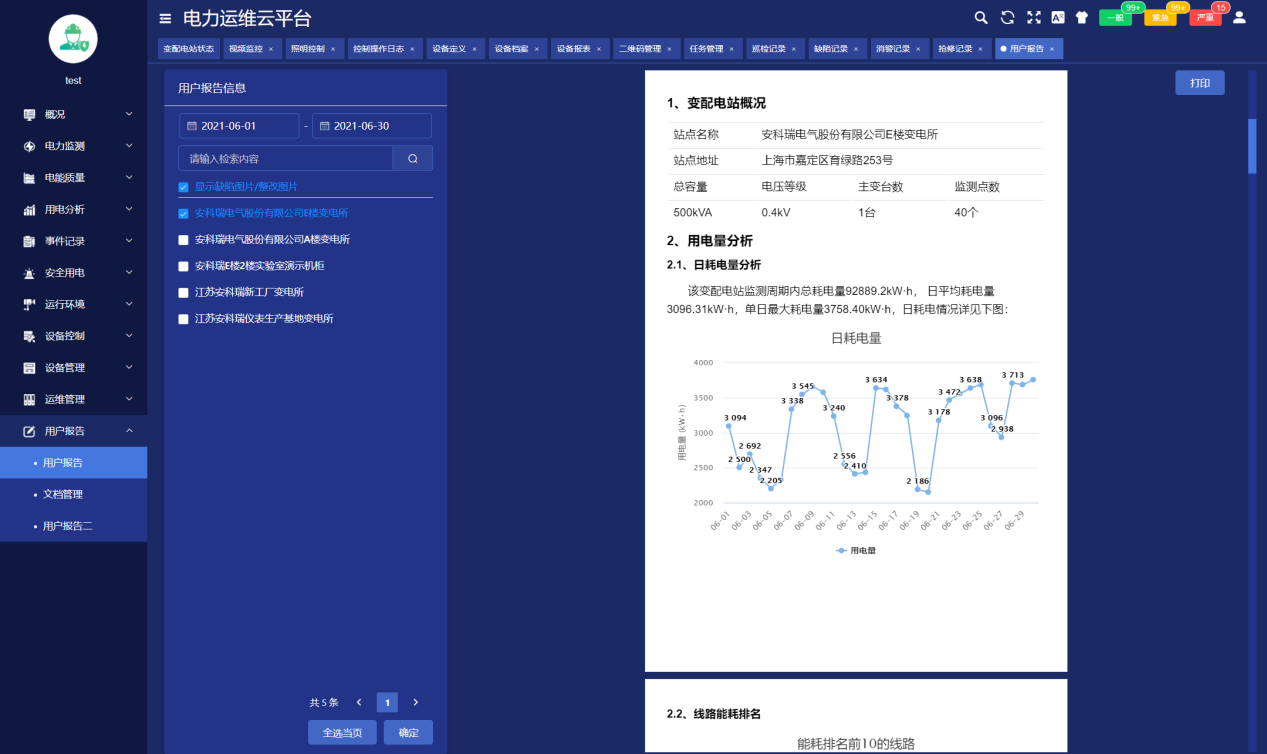

5.10用户报告

        用户报告页面主要用于对选定的变配电站自动汇总一个月的运行数据，对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析，并列出在该周期内巡检时发现的各类缺陷及处理情况。

5.11APP监测

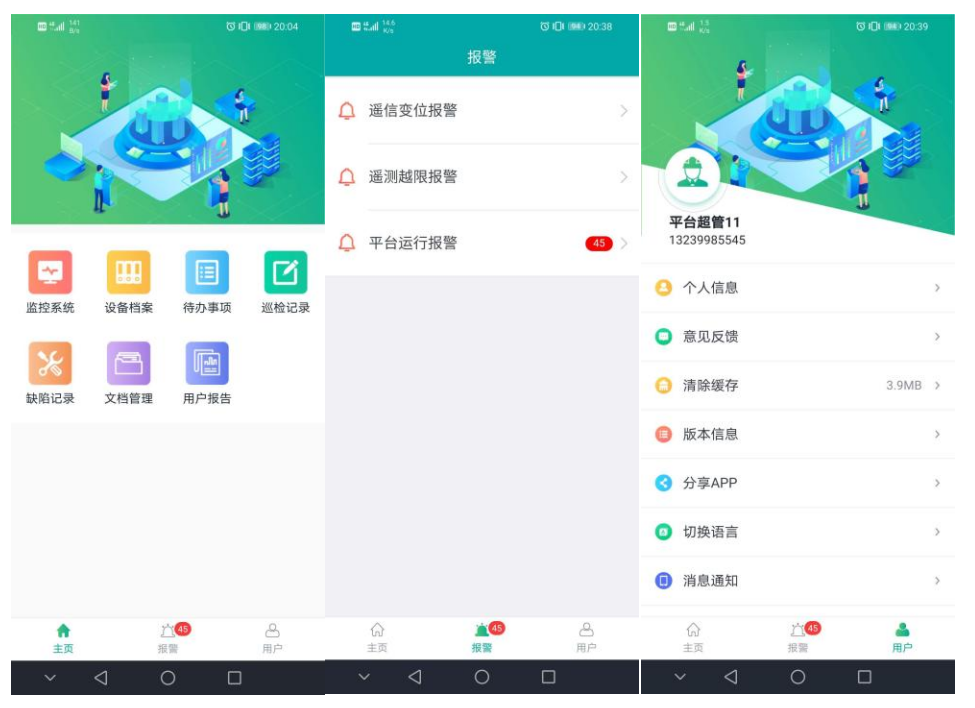

        电力运维手机支持“监控系统”、“设备档案”、“待办事项”、“巡检记录”、“缺陷记录”、“文档管理”和“用户报告”七大模块，支持一次图、需量、用电量、视频、曲线、温湿度、同比、环比、电能质量、各种事件报警查询，设备档案查询、待办事件处理、巡检记录查询、用户报告、文档管理等。

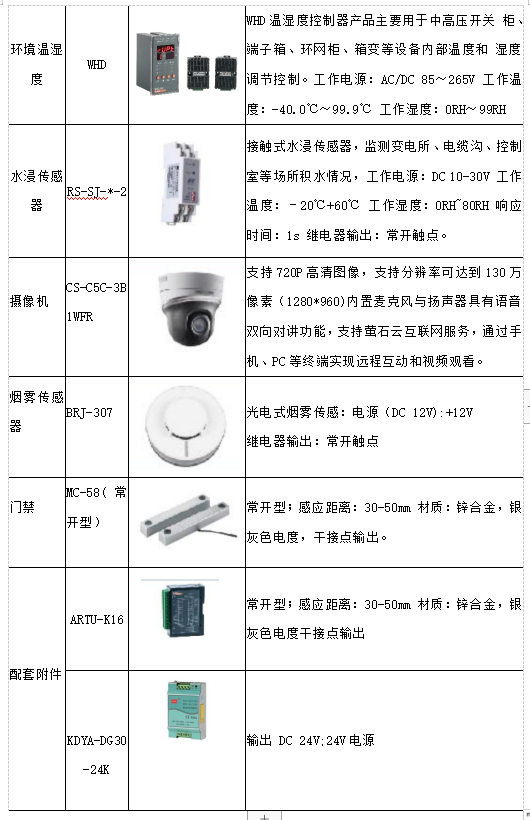

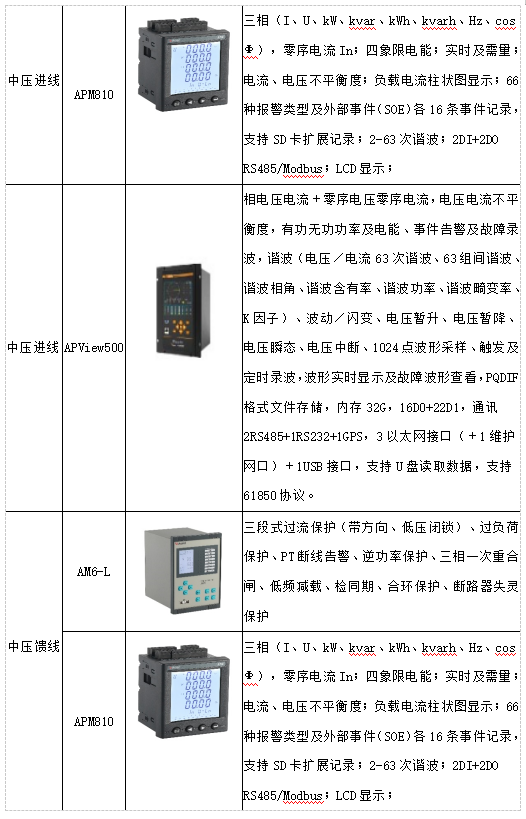

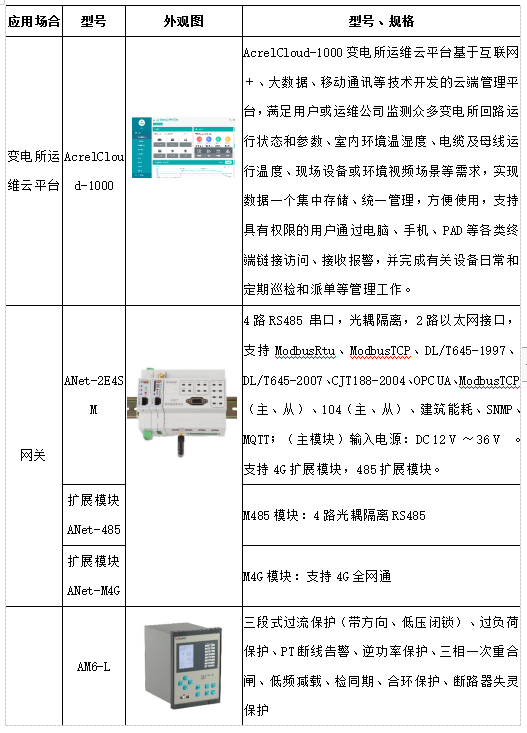

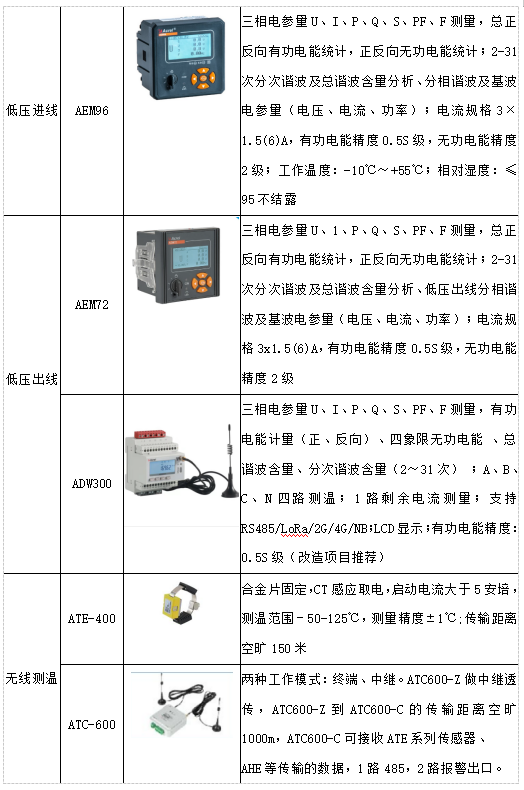

6.系统硬件配置
