产品应用：路灯控制系统

功能特点：

■ 单相电参量实时监测功能：对所监测回路的单相电压、电流、频率、功率、电能等相关电量进行实时监测。

■ 剩余电流实时监测功能：对所监测回路的剩余电流进行实时监测。

■ 温度实时监测功能：可监测装置输出端口L’、N’的温度。

■ 故障保护功能：当装置检测到剩余电流互感器或者温度传感器出现短路、断路等故障时，装置会发出声光报警信号。

■ 报警保护功能：当装置检测到剩余电流过大、过温、过流和过压/欠压等情况时，装置会发出声光报警信号，同时会上传数据给服务器。

■ 分合闸控制功能：该装置可通过按键进行分合闸控制，也可通过平台远程控制分合闸。

■ 断电报警上传功能：当检测到装置的供电电源中断时，会主动上传数据给服务器。

■ 自检功能：装置具备自检功能，装置上电时会自动自检；另外，可以长按按键3S进入消音/设置模式后，再短按按键一次系统将进入自检状态，查看设备是否完好。

■ 消音功能：当装置发生故障或报警时，长按按键3S，装置消声。

■ 复位功能：当发生故障和报警时，可通过按键对装置进行复位（长按按键3S进入消音/设置模式后，再短按按键两次系统将进入复位状态）；如果在进行复位操作后未排除报警故障，装置将再次进入故障或报警状态。

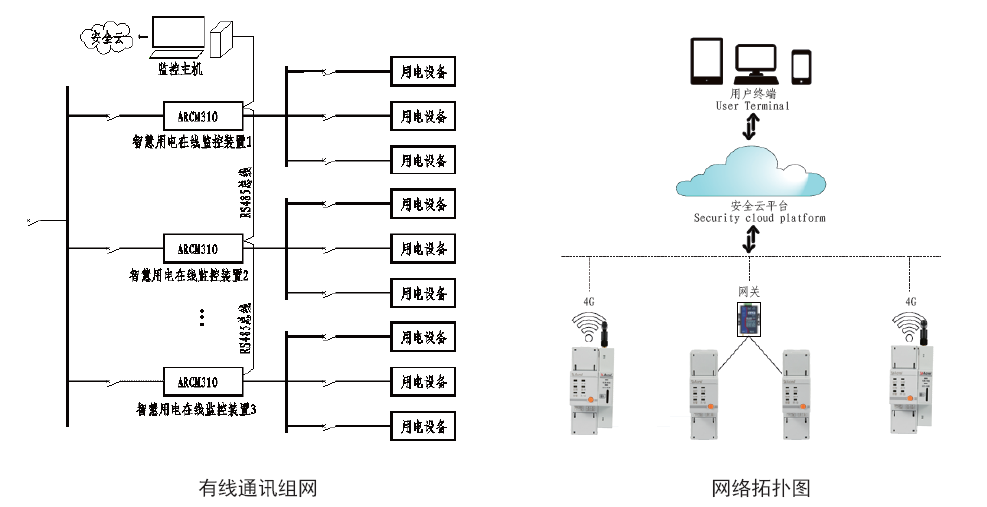

典型应用示意图

监控模块可以通过自带的RS485接口进行组网，然后将数据通过总线上传到监控主机，也可以通过无线通讯的方式直接将数据上传到云平台。
