泛在电力物联网、钢厂、化工、水泥、数据中心、医院、机场、电厂、煤矿等厂矿企业、变配电所。

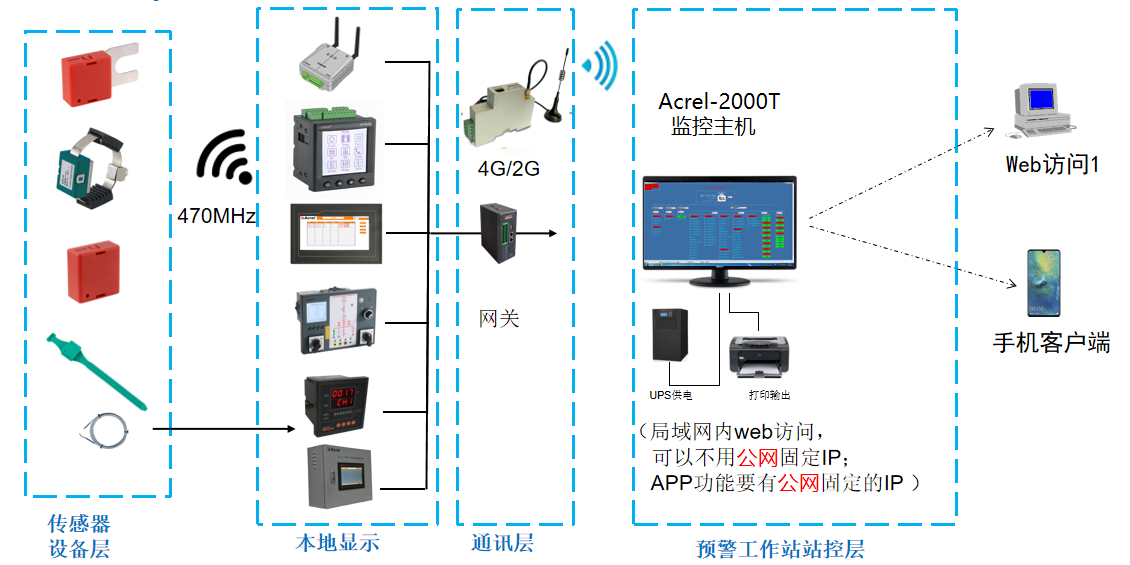

本平台采用分层分布式结构进行设计，详细拓扑结构如下：

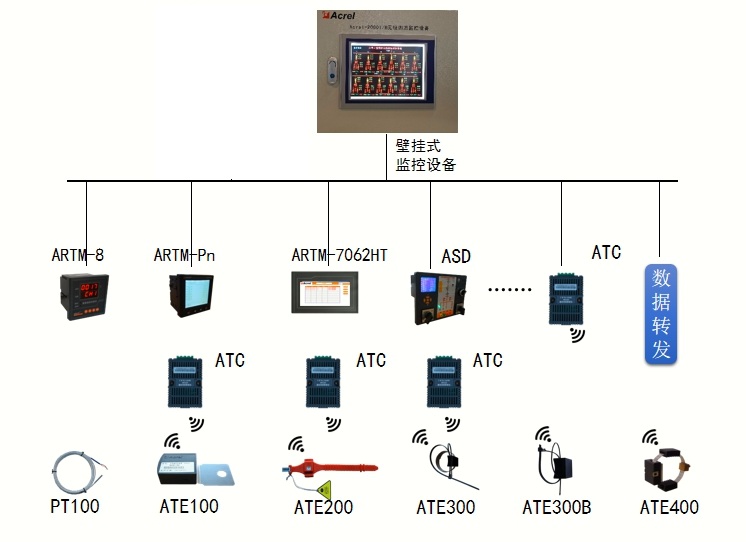

图1 壁挂式无线测温监控系统

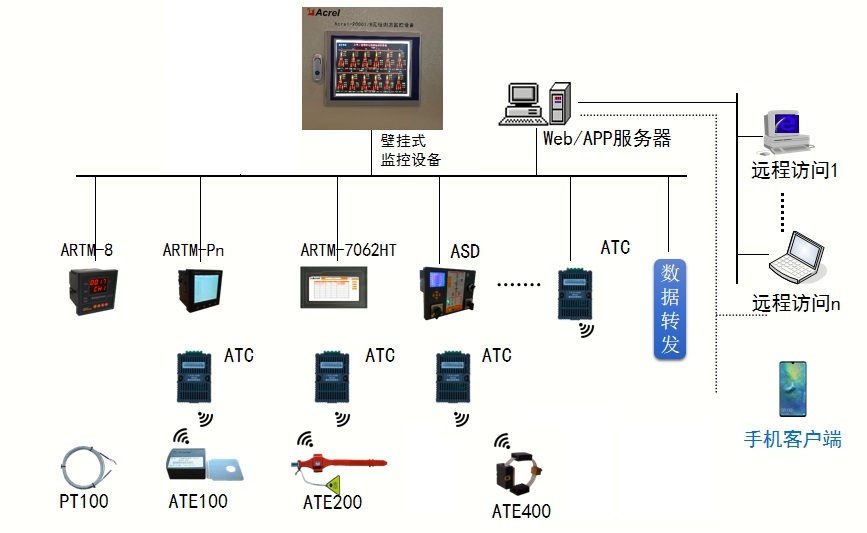

图2 壁挂式无线测温监控系统Web/APP版

1实时监测

Acrel-2000T无线测温监控软件人机界面友好，能够以配电一次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息。

2温度查询

温度历史曲线（1分钟、5分钟、60分钟可选）：

3运行报表

查询各回路设备运行温度报表。

4实时报警

壁挂式无线测温监控设备具有实时报警功能，设备能够对温度越限等事件发出警告。设备提供以下几种告警方式：

1）弹出事件报警窗口。

2）实时语音报警功能，能够对所有事件发出语音告警。

3）短信警告。可以向指定手机号码发送告警信息短信（需选配短信猫）。

5历史告警查询

2000T无线测温监控系统能够对所有告警事件记录进行存储和管理，方便用户对系统和告警等事件进行历史追溯，查询统计、事故分析。

6用户权限管理

Acrel-2000T无线测温监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

7定值设置

用于修改高温定值、超温定值。

WEB，手机APP（可选）：

通过网址和手机APP展示页面显示变电站数量、变压器数量、监测点位数量等概况信息，设备温度、通信状态，用电分析和事件记录。

Acrel-2000T/B无线测温监控设备主要是对测温点进行实时监测、将温度数据形成温度曲线、实时事件告警等功能，同时该装置还支持数据转发功能，可并入其他系统。

主要技术指标：

1) 工作电源：DC 24V（±10%）；

2) 功耗：10W。

3) 工作环境：温度-10℃~+55℃；相对湿度≤95%；海拔≤3000m；

4) 通讯接口：6路RS485通信；

5) 通信协议：Modbus-RTU、Modbus-TCP、101规约、103规约；

配置清单分为两部分：

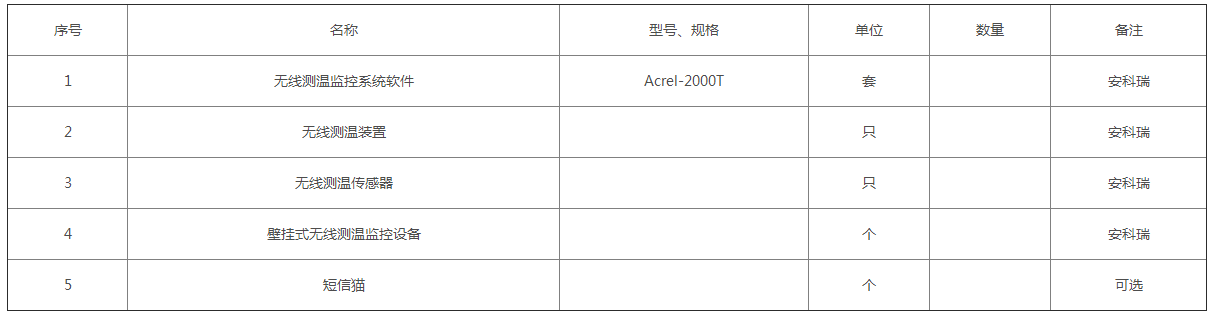

  1. 现场设备推荐配置清单（必选）：

注：无线测温传感器型号数量按客户需求选择。

触摸屏参数：

硬件：内存4G，硬盘128G，以太网口。

显示器：12寸，分辨率800*600。

操作系统：Windows 7 。

数据库系统：Microsoft SQL Server 2008 R2。

I/O接口：GLAN×2、USB×5、COM×6。

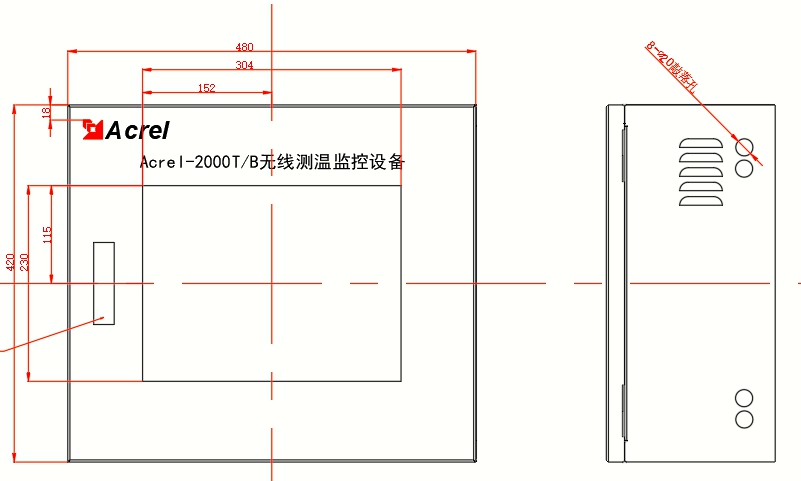

壁挂式无线测温监控设备尺寸：

柜体尺寸：420(L)*480(W)*200(H)mm。

2．Web平台/APP服务器（可选）：

建议按照我方推荐配置购买，或者客户自己租用阿里云资源。

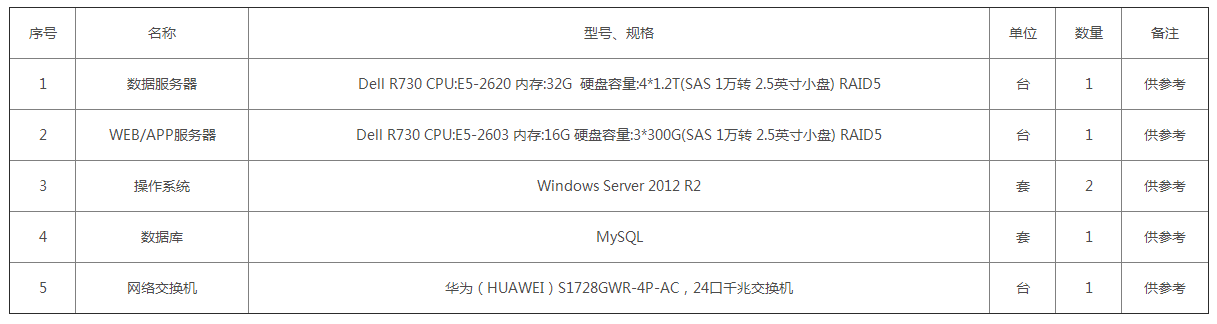

推荐硬件配置清单：（如申请阿里云，可忽略）
