伊甸城位于晋中市榆次区北部大学城，此次需要对其中的4#楼的能耗进行监测，4#楼为一栋3446.02m²的两层商业建筑，其中后台主机设置在一层的设备间内。

本项目楼层配电箱共有21只电能表，水泵房有1块RS485接口Modbus通讯协议的水表需要进行能耗监测。后台位于一层的值班室内，因此安科瑞针对本项目的性质，设计一套能耗管控平台，并在楼层配电间配置一台内置通讯管理机的数据采集箱，对楼层配电箱的电表、水泵房的远传水表进行采集。电表、水表的数据采集后按照能耗分类分项原则进行分析。

本项目重点要解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储；建立能源管理平台、实现能源的集中化管理；深入分析能源消耗过程与趋势；建立能耗监测与公示平台。

通过对此项目的用电、用水及热量消耗统一综合管理，可以对各区域设备能源使用情况进行查询分析，帮助管理人员发现潜在的节能机会，最大限度地提高能源利用效率，科学有效地管理能源使用，从而降低能源使用费用，为建立节约型社会发挥作用。

能耗管控平台架构

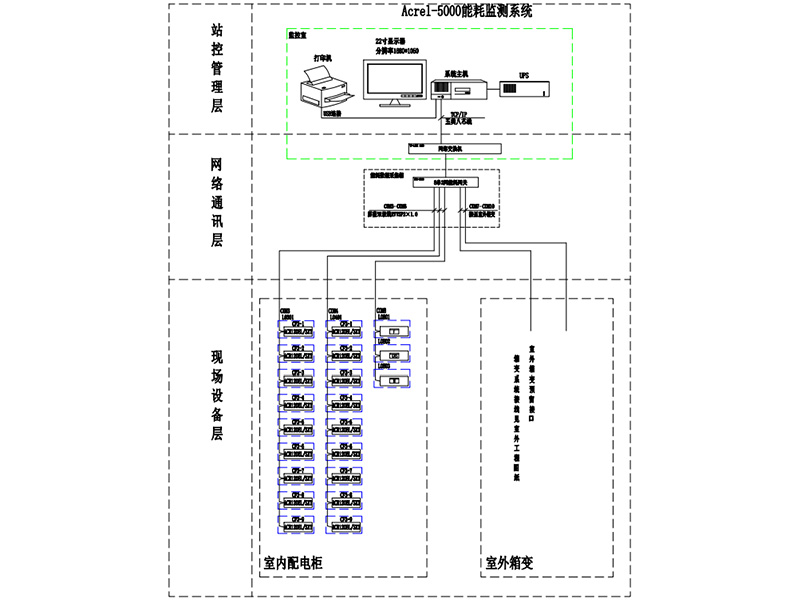

安科瑞Acrel-5000建筑能耗管控平台以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集及远程管理提供了基础平台，它可以和其他楼宇自动化系统进行数据转发构成复杂的监控系统。该能耗管控平台主要采用分层分布式计算机网络结构，如系统结构图所示：

能耗管控平台建设的意义：

1) 计量装置设计安装 能效监测平台搭建

通过梳理用户的用能网络，在各配电回路设置电能计量表计，以及通过对水表的数据监测，为该项目搭建完整的用能计量体系。管理人员就可以通过软件对项目内用水，用电等用能做实时的监控，同时能够减少用能的“跑、冒、滴、漏”和计量误差。实时监视现场仪表的回传数据，对能耗进行合理的管控和预警，及时发现并改正运行中存在的能耗异常，随时处理。按需设置重要设备的超标预警值，超标时醒目提醒并主动记录。

2) 用能数据采集存储 形成可视化趋势图

通过软件可以直观的看到各部门或区域的每小时用能的趋势曲线图，同时对各仪表采集回来的数据进行实时存储，可以查询历史的数据记录。

3) 确定高能耗范围 诊断形成高耗原因

统计各区域、各楼层能源消耗，准确定位能源消耗大户，制定节能绩效考核制度，推动节能降耗的真正有效执行。为用能重点设备建立运行记录档案，结合设备维护保养记录，为设备的运行维护提供依据。

4) 配置节能节电产品 改进运营管理模式

长期跟踪记录设备运行过程中的能效分析评估结果，关注用能走向，为节能改造提供可靠的数据支撑，在经过节能改造之后，根据能耗管控平台对比节能实施效果。
