仪表

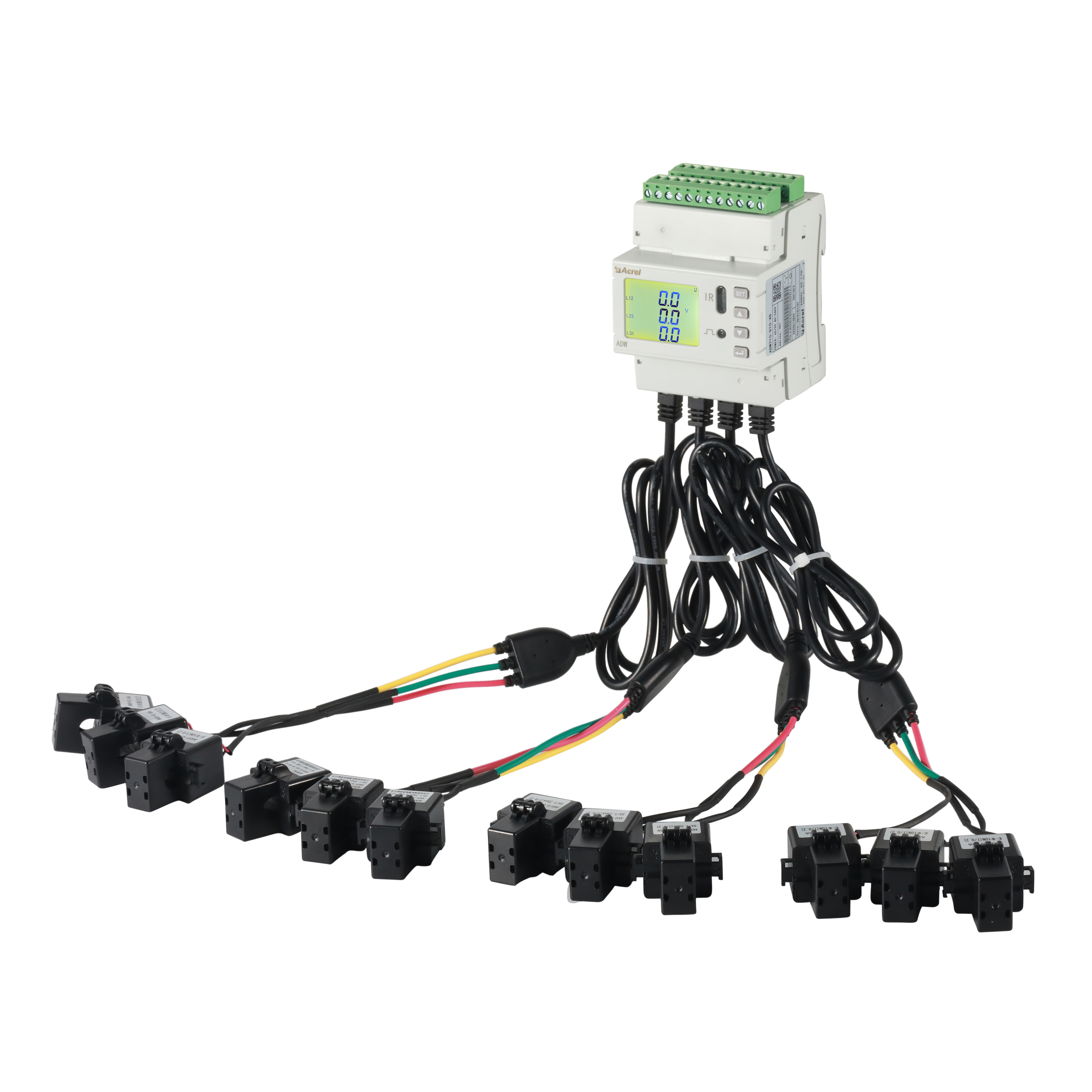

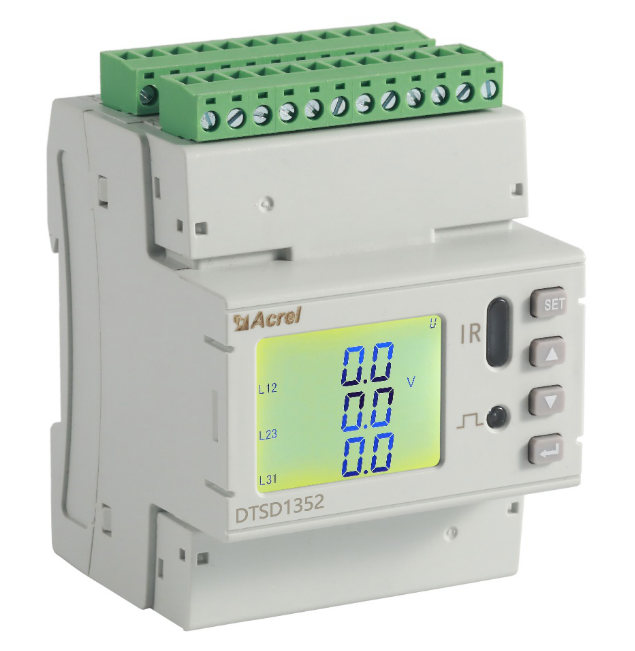

DTSD1352-xSyD

1

检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、RS485通讯、LCD显示等。

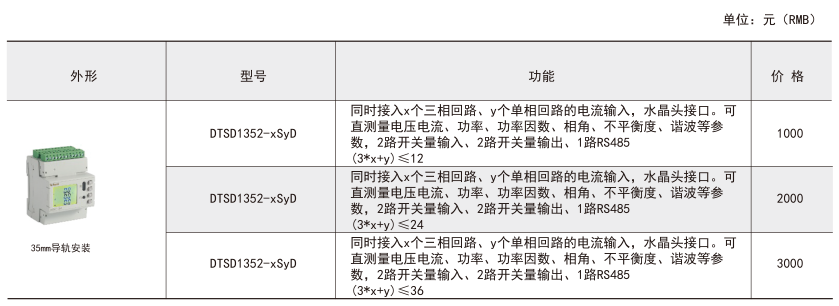

DTSD1352-xSyD（x、y为回路数）
xS：x个三相回路，需配置三相互感器
yD：y个单相回路，需配置单相互感器

通讯协议符合YD/T1363相关要求

互感器

三相

互感器

AKH-0.66/Z-15Y

x

三个互感器为一整体，测量三相回路电流
额定电流100A，孔径：φ15

三相回路采用三相互感器时

单相

互感器

AKH-0.66/W-20Y

y

单个互感器，测量单相回路电流
额定电流250A，孔径：φ20

单相回路采用单相互感器时

单相

互感器

AKH-0.66/W-20Y

3x+y

单个互感器，测量单相回路电流
额定电流250A，孔径：φ20

所有回路均采用单相互感器时
如配置了AKH-0.66/Z-15Y，则不配置该项
