订货范例：

技术要求：1面高压柜内断路器触头6点、母排3点无源无线测温

辅助电源：AC/DC 220V

显示方式：单独无线温度显示

综上所述，确定型号为：无线测温装置：ARTM-P9-300,1台;无线测温传感器：ATE300,9个

订货范例：

技术要求：10面高压柜内断路器触头6点、母排3点无线测温

无线传感器要求：电池供电、无线

显示方式：集中无线温度显示

综上所述，确定型号为:无线测温集中触摸屏：ARTM-7062HT-4(HI),1台；无线测温传感器：ATE200,90个；无线测温收发器：ATC200,10个

订货范例：

技术要求：10面高压柜内断路器触头6点、母排3点无线测温

无线传感器要求：无源无线

显示方式：集中无线温度显示

综上所述，确定型号为：无线测温集中触摸屏：ARTM-7062HT-4(HI),1台；无线测温传感器：ATE300,90个；无线测温收发器：ATC400,1个；电源模块：ARTM-KDYA-DG30-24K，1个。

1、高低压柜内电气接点无线测温（单柜就地显示）

配置方案

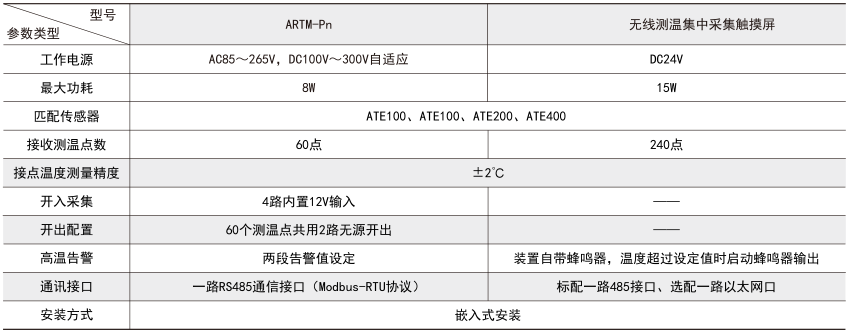

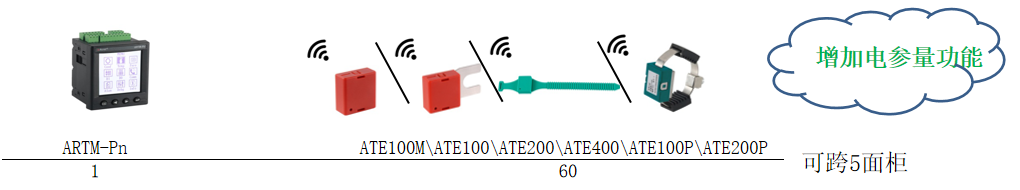

说明：ARTM-Pn通过 RS485 接口连接 ATC 实现开关柜温度集中显示，可接收60 只 无线温度传感器 ATE100/100M/200/400/100P/200P。

2、高低压柜内电气接点无线测温（集中就地显示/就地无显示）

配置方案

说明：触摸屏通过 RS485 接口连接 ATC 实现开关柜温度集中显示，可接收240 只 无线温度传感器 ATE100/100M/200/400/100P/200P。如果现场不需要就地显示，可以直接通过ATC的RS485接口，把数据传送到值班室的远程温度监控系统。

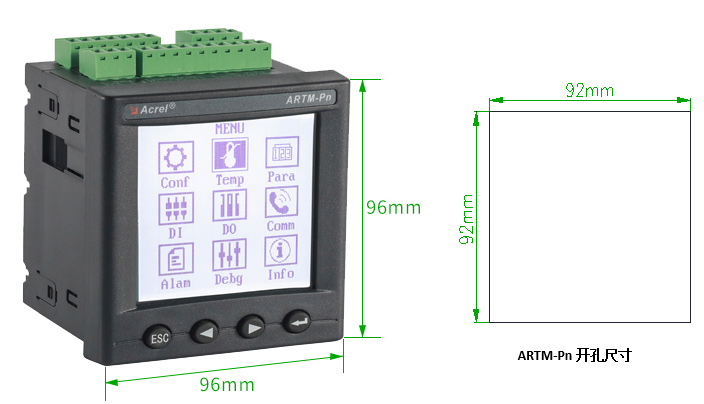

外形尺寸

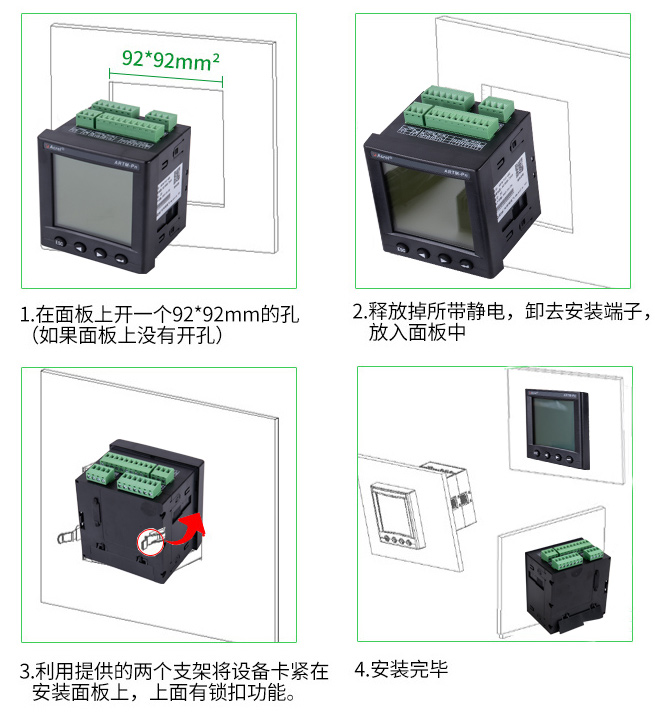

安装示意

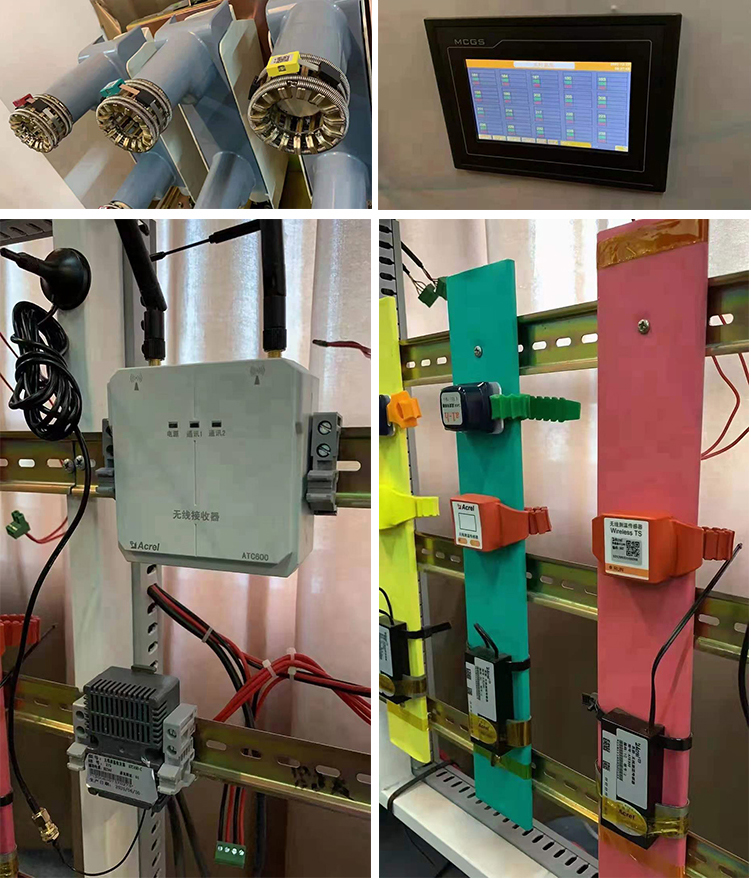

现场安装图

测温传感器

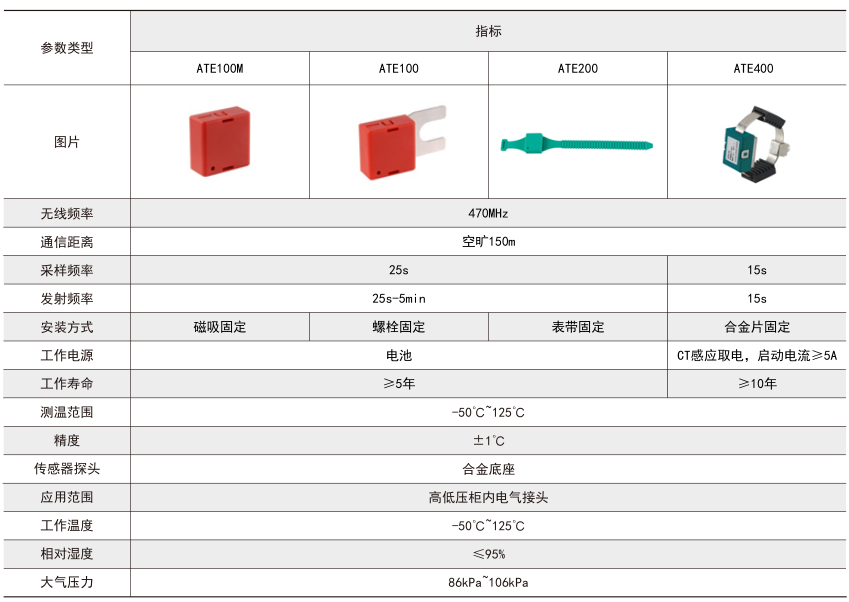

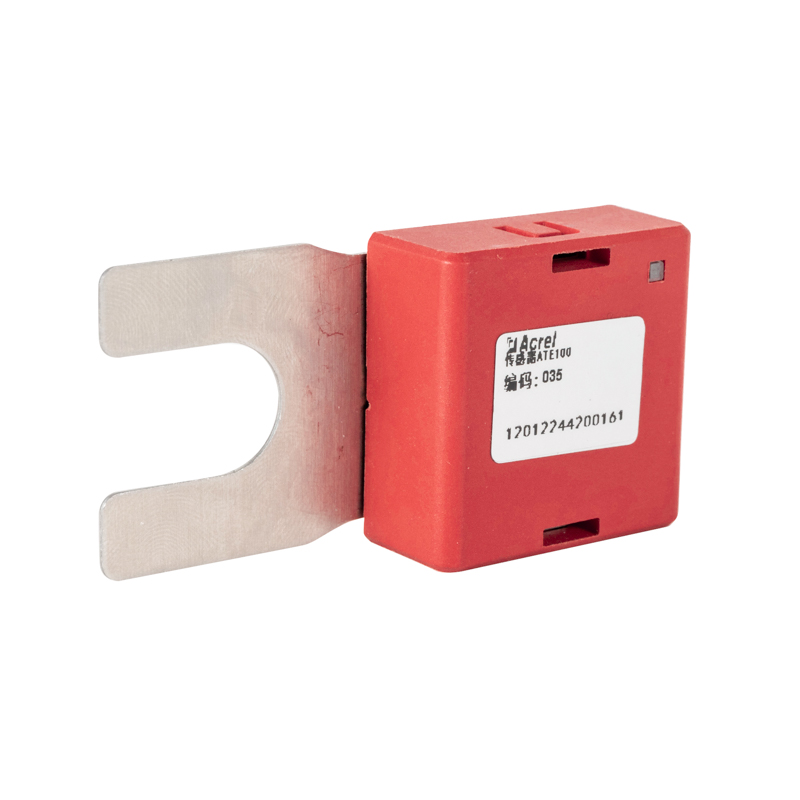

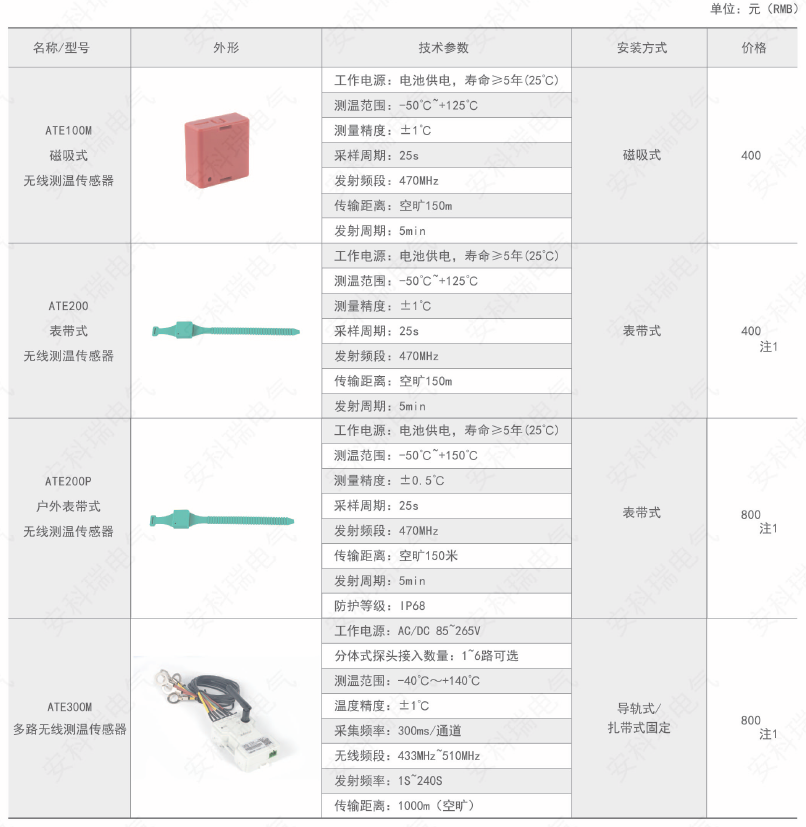

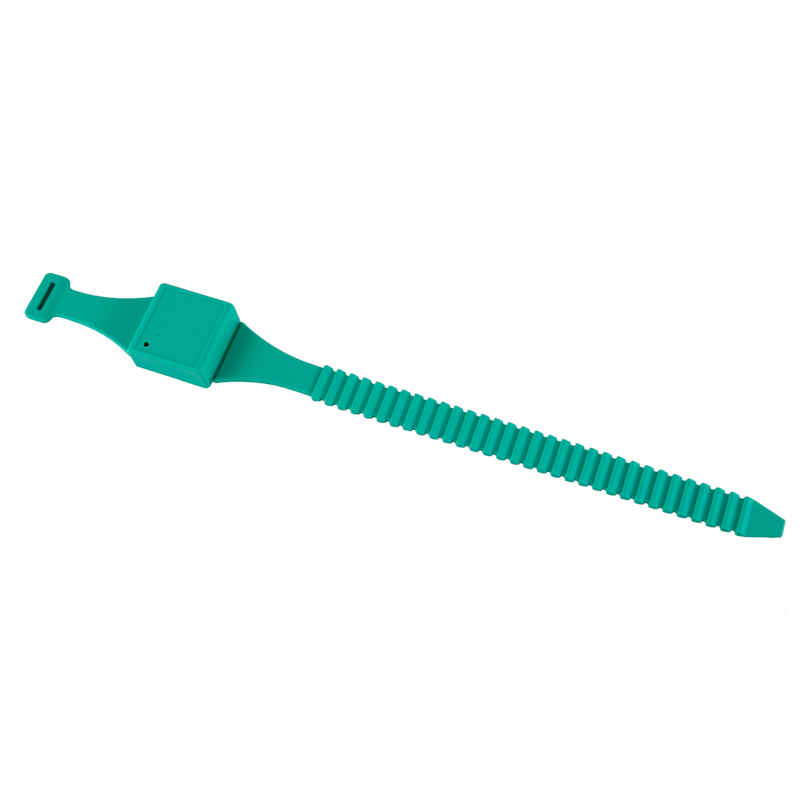

a.电池供电型无线温度传感器

安装于断路器触头、母排、电缆搭接点等发热部位，采集温度量并通过无线方式传输的传感器。

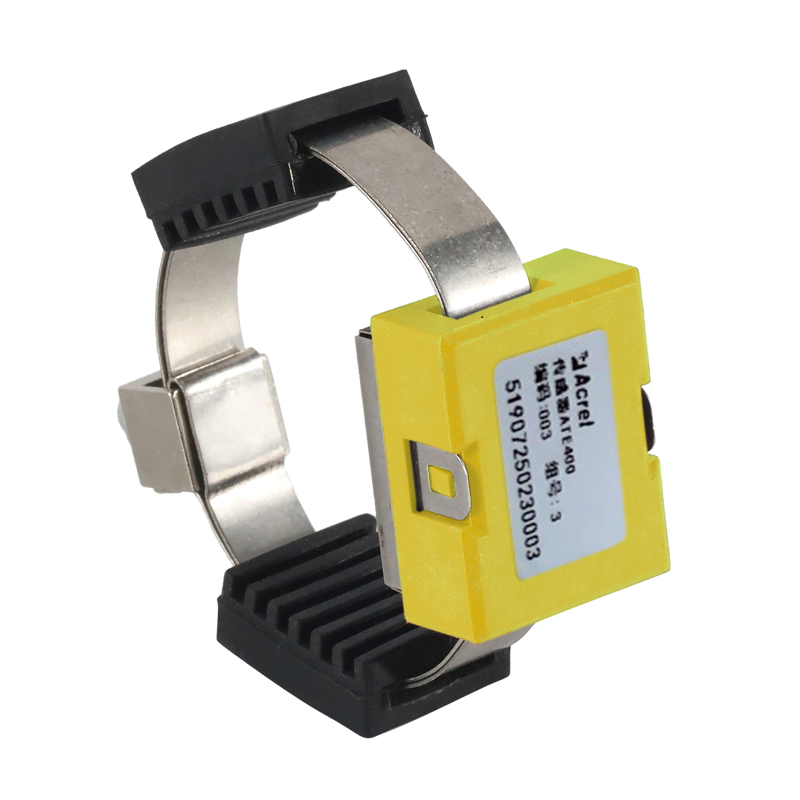

b. CT感应取电无线温度传感器

安装于断路器触头、母排、电缆搭接点等大电流处，采集温度量并通过无线方式传输的传感器。

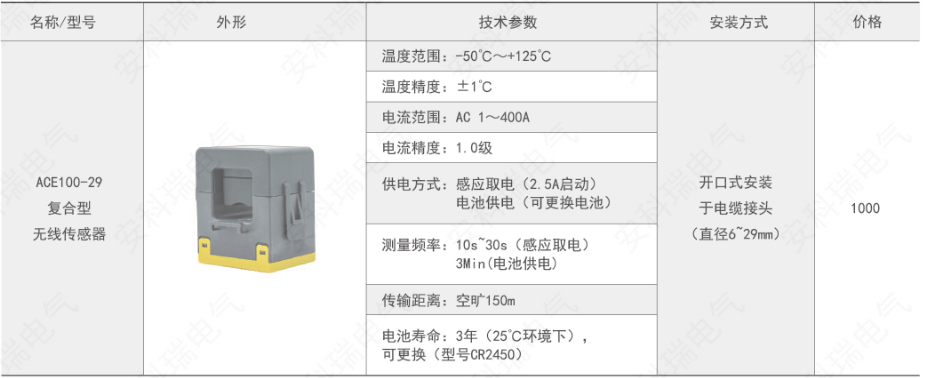

c. 复合型无线传感器ACE100

d. PT100/NTC

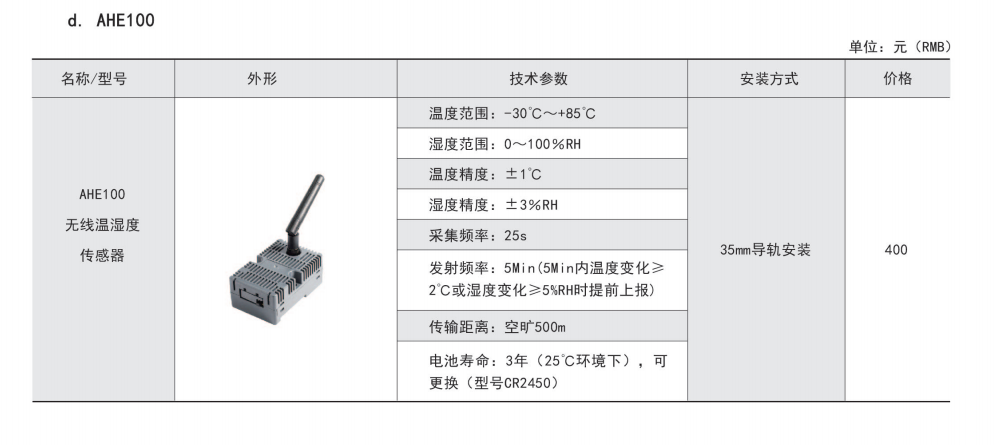

e. AHE100

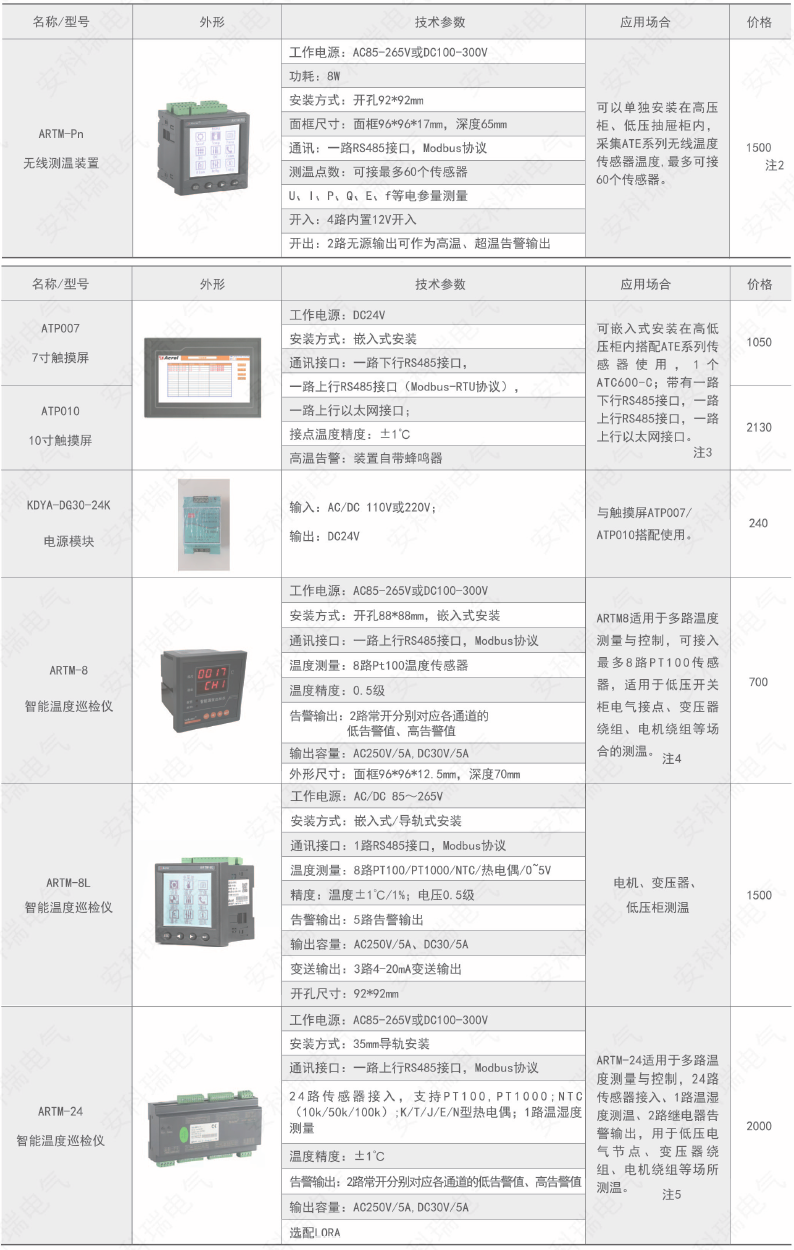

采集/显示终端

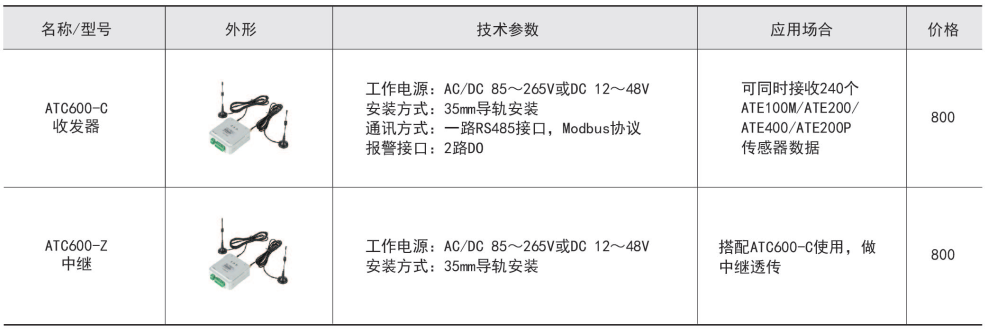

a.接收单元

b.显示单元

注: 1、ATE200表带延长线300mm，5元/根，型号为BD-6。ATE400合 金片标配570mm，2根，若安装位置周长超过270mm时需要增订合金片，10/根， 型号为ATE400-1J85-1。

2、ARTM-Pn上收发器连接线标配4米，多出部分按4元/米,选配“-E”电参量测试功能，面价加500元/台。

3、ATP007/ATP010触摸屏 下单时备注“无线测温产品”。

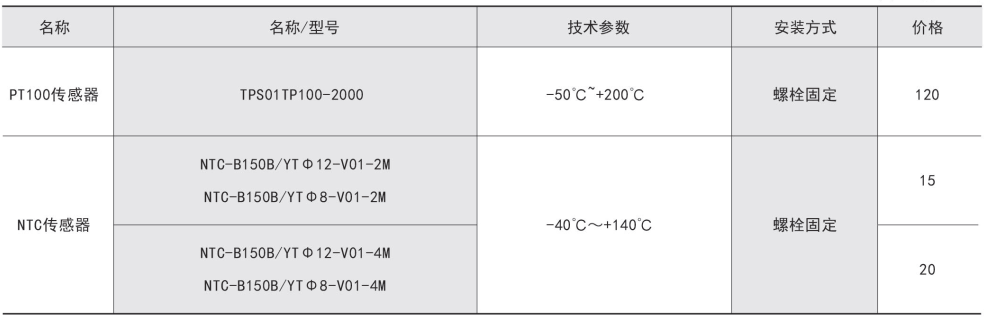

4、ARTM8配合使用的PT100传感器建议客户自购。

5、ARTM-24面价为2000，若选配PT100或NTC单独下单;若选配1路温湿度，则单独下单温湿度传感器WH-3和温湿度传感器连接线ARTM-INC0703K-4M (标配4m)，面价分别是120元和80元。

6、选配LoRA面价200元。

无线测量设备

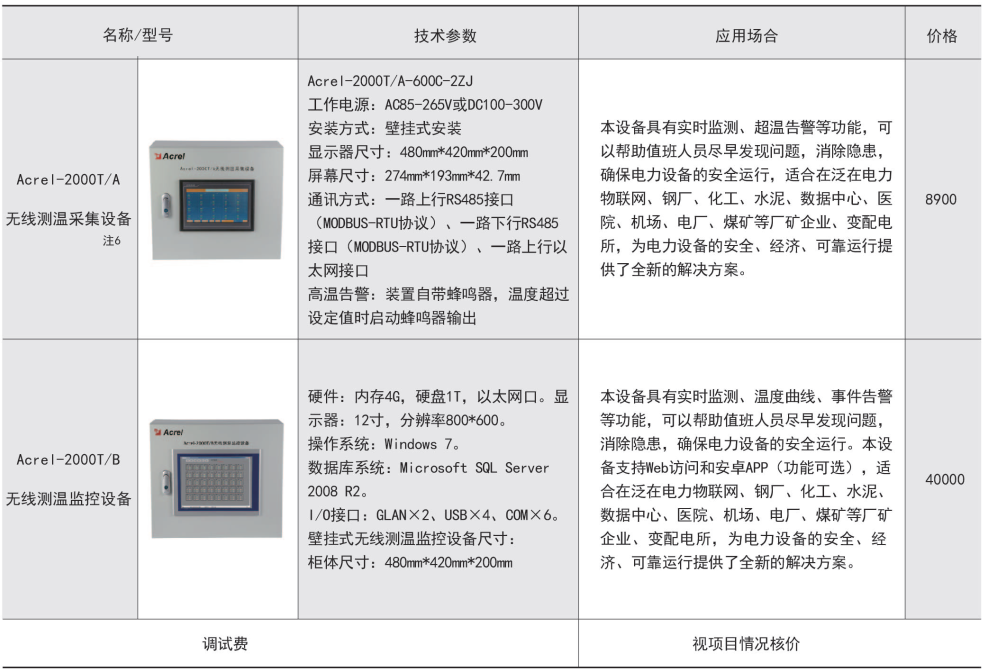

注6: Acrel-2000T/A下单型号为Acrel-2000T/A-600C-2ZJ，标配一个ATC600-C。
